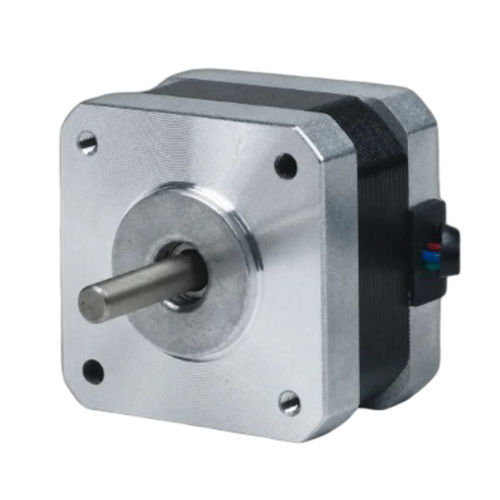

2-Phasen-Schritt-Motor 42BHH34-160A-24E

Hybrid-SchrittNEMA 17

Übersicht
Der 42BHH34-160A-24E ist ein 42 mm (NEMA 17) Hybrid-Schrittmotor mit 2 Phasen und einem Haltemoment von 0,284 N·m (2,9 kg·cm) in einem kompakten 34 mm Gehäuse. Nennstrom 1,6 A/Phase. Empfohlener Treiber: CW422C.

Wichtige Merkmale

• 2 Phasen, Schrittwinkel 1,8° — Haltemoment 0,284 N·m (2,9 kg·cm)
• Nennstrom 1,6 A/Phase — Rahmen 42 mm (NEMA 17)
• Kompakte Gehäuselänge 34 mm — Wellen-Ø 5 mm — 4 Leiter

Schnellübersicht
Modell: 42BHH34-160A-24E
Serie: 42BHH / 42BH Series
Rahmengröße: 42 mm (NEMA 17)
Gehäuselänge: 34 mm
Phasen: 2
Schrittwinkel: 1,8° ± 5%
Haltemoment: 0,284 N·m (2,9 kg·cm)
Nennstrom: 1,6 A/Phase
Anzahl Leiter: 4
Wellen-Ø: 5 mm
Gewicht: 0,25 kg
Empfohlener Treiber: CW422C

Elektrische Daten
Schrittwinkel: 1,8° ± 5%
Haltemoment: 0,284 N·m (2,9 kg·cm)
Nennstrom: 1,6 A/Phase
Anzahl Phasen: 2
Anzahl Leiter: 4
Wellen-Ø: 5 mm
Rahmengröße: 42 mm (NEMA 17)
Gehäuselänge: 34 mm
Gewicht: 0,25 kg
Empfohlener Treiber: CW422C

Mechanik & Leistung
Mechanische Zeichnung und Drehmoment‑/Drehzahlkennlinie sind für die 42BH-Serie verfügbar, um Integration und Leistungsbewertung zu unterstützen. Verwenden Sie die Kennlinie, um die Eignung für Zielgeschwindigkeiten und Lasten zu prüfen.

Technische Daten

• Modell: 42BHH34-160A-24E
• Serie: 42BHH / 42BH Series
• Rahmengröße: 42 mm (NEMA 17)
• Gehäuselänge: 34 mm
• Phasen: 2
• Schrittwinkel: 1,8° ± 5%
• Haltemoment: 0,284 N·m (2,9 kg·cm)
• Nennstrom: 1,6 A/Phase
• Anzahl Leiter: 4
• Wellen-Ø: 5 mm
• Gewicht: 0,25 kg
• Empfohlener Treiber: CW422C
