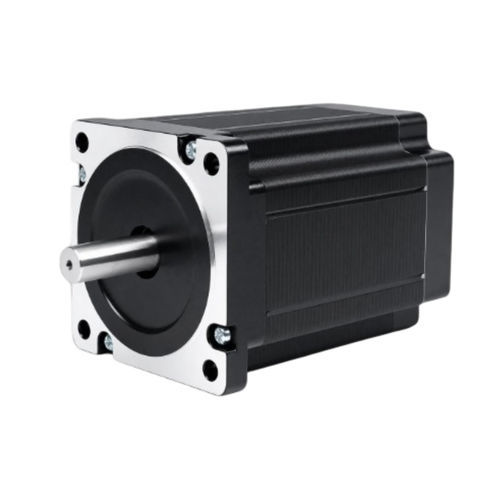

2-Phasen-Schritt-Motor 86BHH118-400A-32B

Hybrid-Schritt48 VNEMA 34

Produktübersicht
Der 86BHH118 ist ein Hybridschrittmotor im 86 mm (NEMA 34) Gehäuse mit einer Gehäuselänge von 118 mm und liefert 8,33 N·m (85 kg·cm) Haltemoment bei 6,0 A/Phase. Er ist für Anwendungen vorgesehen, die ein hohes Haltemoment erfordern, z. B. schwere CNC-Maschinen, große Plasmaschneidtische und schwere Portalachsen.

Wesentliche Merkmale

• Haltemoment: 8,33 N·m (85 kg·cm)
• Gehäuse: 86 mm (NEMA 34); Gehäuselänge: 118 mm
• 2-Phasen-, 4-Leiter-Ausführung
• Wellen-Ø: 14 mm
• Empfohlener Treiber: CWD860H

Elektrische Daten (Auszug)
Schrittwinkel: 1,8° ± 5%
Haltemoment: 8,33 N·m (85 kg·cm)
Nennstrom: 6,0 A/Phase
Anzahl der Phasen: 2
Anzahl der Leiter: 4
Wellen-Ø: 14 mm
Gehäusegröße: 86 mm (NEMA 34)
Gehäuselänge: 118 mm
Gewicht: 4,0 kg
Empfohlener Treiber: CWD860H

Zusätzliche technische Abbildungen
Die mechanische Zeichnung und die Drehmoment-Drehzahl-Kennlinie stehen in den Produktressourcen auf der Seite zur Verfügung.

Technische Spezifikationen

• Modell: 86BHH118
• Gehäusegröße: 86 mm (NEMA 34)
• Gehäuselänge: 118 mm
• Schrittwinkel: 1,8° ± 5%
• Haltemoment: 8,33 N·m (85 kg·cm)
• Nennstrom: 6,0 A/Phase
• Anzahl der Phasen: 2
• Anzahl der Leiter: 4
• Wellen-Ø: 14 mm
• Gewicht: 4,0 kg
• Empfohlener Treiber: CWD860H
• Typische Anwendungen: schwere CNC-Maschinen, große Plasmaschneidtische, schwere Portalachsen
