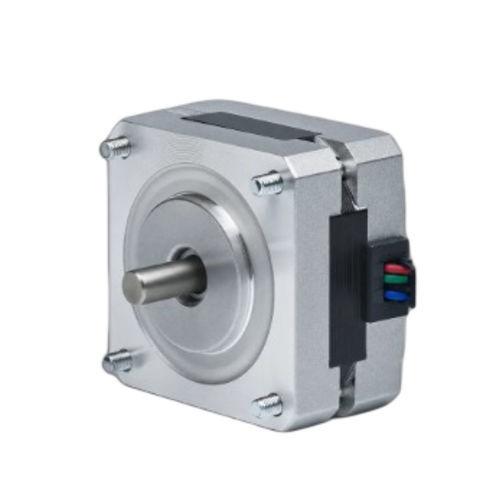

2-Phasen-Schritt-Motor 39BHM26-02A-17

Hybrid-Schrittkompaktkleinformatig

Produktübersicht
Der 39BHM26-02A-17 ist ein 39 mm (NEMA 15) 2-Phasen Hybrid-Schrittmotor mit einer Halte-Kraft von 0,069 N·m (0,7 kg·cm) bei einer Bauhöhe von 26 mm. Nennstrom 0,2 A/Phase. Entwickelt für präzise Bewegungskontrolle in kompakter Industrieausführung. Empfohlener Treiber: CW215.

Wesentliche Merkmale

• 2-Phasen, Schrittwinkel 0,9° — Haltemoment 0,069 N·m (0,7 kg·cm)
• Nennstrom: 0,2 A/Phase — Baugröße 39 mm (NEMA 15)
• Kompakte Bauhöhe 26 mm — Wellen-Ø 5 mm

Elektrische Daten
Schrittwinkel: 0,9° ± 5%
Haltemoment: 0,069 N·m (0,7 kg·cm)
Nennstrom: 0,2 A/Phase
Anzahl Phasen: 2
Anzahl Leiter: 4
Wellen-Ø: 5 mm
Rahmengröße: 39 mm (NEMA 15)
Bauhöhe: 26 mm
Gewicht: 0,3 kg
Empfohlener Treiber: CW215

Zeichnungen & Diagramme
Mechanische Zeichnung und Drehmoment-Drehzahl-Kurve der 39BH-Serie stehen als Referenz für Montage und Leistungsdaten zur Verfügung.

Technische Daten

• Modell: 39BHM26-02A-17
• Schrittwinkel: 0,9° ± 5%
• Haltemoment: 0,0687–0,069 N·m (0,7 kg·cm)
• Nennstrom: 0,2 A pro Phase
• Phasen: 2
• Anzahl Leiter: 4
• Wellen-Ø: 5 mm
• Rahmengröße: 39 mm (NEMA 15)
• Bauhöhe: 26 mm
• Gewicht: 0,3 kg
• Empfohlener Treiber: CW215
