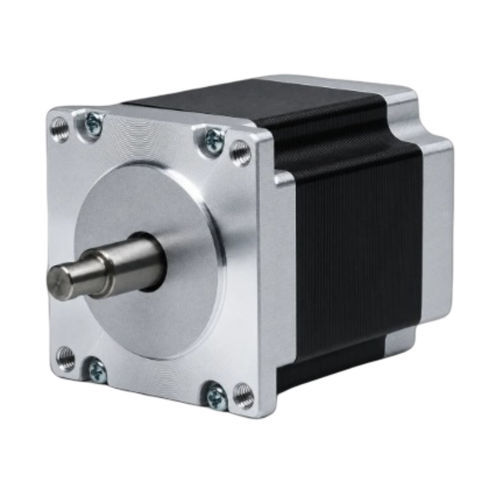

2-Phasen-Schritt-Motor 57BHM65-150A-21A

Hybrid-Schritt24 VNEMA 23

Produktbeschreibung
Der 57BHM65-150A-21A ist ein 57 mm (NEMA 23) Hybridschrittmotor mit 2 Phasen und einem Haltemoment von 0,883 N·m (9 kg·cm) bei einer Bauhöhe von 65 mm. Bei einem Nennstrom von 1,5 A pro Phase eignet er sich für präzise Positionieraufgaben in Automatisierungs- und Bewegungssteuerungssystemen. Empfohlener Treiber: CW542.

Wichtige Merkmale

• 2-Phasen, Schrittwinkel 0,9° — Haltemoment 0,883 N·m (9 kg·cm)
• Nennstrom 1,5 A/Phase — Baugröße 57 mm (NEMA 23)
• Kompakte Bauhöhe 65 mm mit 8 mm Welle

Zusammenfassung
Phasen: 2
Schrittwinkel: 0,9°
Haltemoment: 0,883 N·m
Strom/Phase: 1,5 A
Wellendurchmesser: 8 mm
Anzahl Leitungen: 4

Elektrische Daten
Schrittwinkel: 0,9° ±5%
Haltemoment: 0,883 N·m (9 kg·cm)
Nennstrom: 1,5 A/Phase
Anzahl der Phasen: 2
Anzahl Leitungen: 4
Wellendurchmesser: 8 mm
Rahmengröße: 57 mm (NEMA 23)
Gehäuselänge: 65 mm
Gewicht: 0,72 kg
Empfohlener Treiber: CW542

Mechanik & Leistung
Gehäuselänge: 65 mm (mechanische Zeichnung der 57BH-Serie verfügbar)
Wellendurchmesser: 8 mm
Gewicht: 0,72 kg
Drehmoment-Drehzahl-Kennlinie: Drehmoment-Drehzahl-Kurve für die 57BH-Serie verfügbar

Technische Merkmale

• Modellfamilie: 57BH / 57BHM65
• Rahmengröße: 57 mm (NEMA 23)
• Gehäuselänge: 65 mm
• Schrittwinkel: 0,9° (±5%)
• Anzahl der Phasen: 2
• Nennstrom: 1,5 A pro Phase
• Haltemoment: 0,883 N·m (9 kg·cm)
• Wellendurchmesser: 8 mm
• Anzahl Leitungen: 4
• Gewicht: 0,72 kg
• Empfohlener Treiber: CW542
