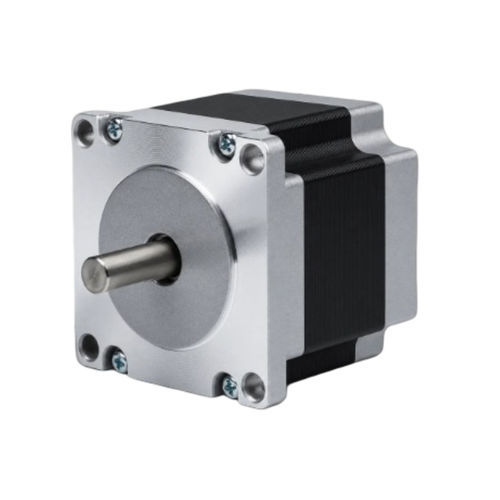

2-Phasen-Schritt-Motor 57BH51-100A-21-14

Hybrid-SchrittNEMA 23kompakt

Übersicht
Der 57BH51-100A-21-14 ist ein 57 mm (NEMA 23) Hybrid-Schrittmotor mit 2 Phasen und einem Haltemoment von 0,677 N·m (6,9 kg·cm) bei einer Gehäuselänge von 51 mm. Nennstrom: 1 A pro Phase. Empfohlener Treiber: CW542.

Hauptmerkmale

• 2 Phasen, Schrittwinkel 1,8° — Haltemoment 6,9 kg·cm (0,677 N·m)
• Nennstrom: 1 A/Phase — Rahmenmaß 57 mm (NEMA 23)
• Kompaktes Gehäuse 51 mm, Wellendurchmesser 6,35 mm, 4‑adrige Anschlussleitung

Elektrische Daten
Schrittwinkel: 1,8° ± 5%
Haltemoment: 0,677 N·m (6,9 kg·cm)
Nennstrom: 1 A/Phase
Anzahl der Phasen: 2
Anzahl der Leiter: 4
Wellendurchmesser: 6,35 mm
Rahmengröße: 57 mm (NEMA 23)
Gehäuselänge: 51 mm
Gewicht: 0,62 kg
Empfohlener Treiber: CW542

Mechanische Zeichnung
Mechanische Zeichnung der 57BH‑Serie (57 mm / NEMA 23) verfügbar, zeigt Montageabmessungen und Bohrbild.

Drehmoment‑Drehzahl‑Kurve
Drehmoment‑Drehzahl‑Kennlinie für die 57BH‑Serie verfügbar, zeigt das Drehmomentverhalten in Abhängigkeit von der Drehzahl bei Nennstrom.

Technische Daten

• Modell: 57BH51 (Beispiel Vollcode: 57BH51-100A-21-14)
• Phasen: 2
• Schrittwinkel: 1,8° ± 5%
• Haltemoment: 0,677 N·m (6,9 kg·cm)
• Nennstrom: 1 A/Phase
• Anzahl der Leiter: 4
• Wellendurchmesser: 6,35 mm
• Rahmengröße: 57 mm (NEMA 23)
• Gehäuselänge: 51 mm
• Gewicht: 0,62 kg
• Empfohlener Treiber: CW542
