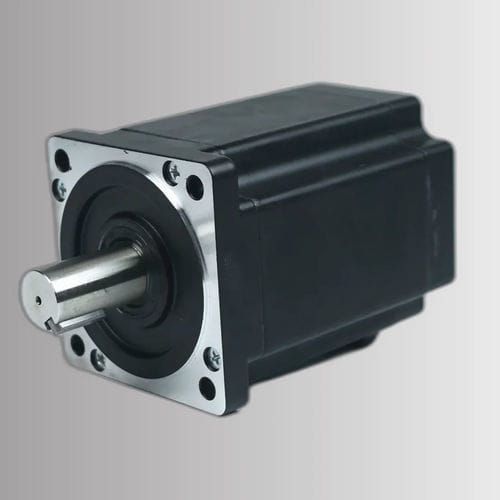

Bürstenloser Motor CW80BLMC80-704L870-00DC3-PhasenBLDC
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- DC, 3-Phasen, bürstenlos, BLDC
- Spannung
- 100 V
- Anzahl der Pole
- 4-polig
- Anwendung
- für Industrieanwendungen, für Robotik
- Weitere Eigenschaften
- Hochgeschwindigkeit, Hochpräzision, NEMA, Bewegungskontrolle, mit bürstenlosem Gleichstrommotor
- Leistung
0,7 kW
(0,95 hp)- Intensität
7,5 A
- Drehmoment
Min: 0,96 Nm
(0,70806 ft.lb)Max: 1,92 Nm
(1,416119 ft.lb)- Rotationsgeschwindigkeit
7.000 rpm
(43.982,2972 rad.min-1)- Durchmesser
80 mm
(3,15 in)
Beschreibung
Übersicht
Der CW80BLMC80-704L870-00 ist ein 80 mm (NEMA 32) 3‑Phasen bürstenloser DC‑Motor (BLDC) mit 704 W bei einer Versorgungsspannung von 100 ±5% VDC und einer Nenn‑Drehzahl von 7000 U/min. Er ist für industrielle Automatisierung, Robotik und präzise Bewegungssteuerungen ausgelegt, wenn kompakte Bauweise und hohe Drehzahlen erforderlich sind.
Hauptmerkmale
Schnellspezifikationen
Bemessungsleistung: 704 W
Bemessungsspannung: 100 ±5% VDC
Bemessungsdrehzahl: 7000 U/min
Bemessungsmoment: 0,96 Nm
Bemessungsstrom: 7,5 A
Gehäusegröße: 80 mm (NEMA 32)
Teilenummer: CW80BLMC80-704L870-00
Elektrische Spezifikationen
Polzahl — 4
Phasen — 3
Bemessungsspannung — 100 ±5% VDC
Bemessungsleistung — 704 W
Bemessungsdrehzahl — 7000 U/min
Bemessungsmoment — 0,96 Nm
Bemessungsstrom — 7,5 A
Max. Moment — 1,92 Nm
Spannungskonstante — TBD ±5% V/kRPM
Leitungswiderstand — TBD ±5% Ω (20℃)
Leitungsinduktivität — TBD ±10% mH
Isolationswiderstand — 100 MΩ @ 500 VDC
Isolationsklasse — F (155℃)
Gewicht — TBD kg
Gehäusegröße — 80 mm (NEMA 32)
Teilenummer — CW80BLMC80-704L870-00
Mechanik & Leistung
Eine mechanische Zeichnung ist für die 80 mm BLDC‑Motorenserie verfügbar. Die spezifische Drehmoment‑Drehzahl‑Kennlinie für den CW80BLMC80-704L870-00 wird zur Unterstützung der Systemintegration und Regelungsabstimmung bereitgestellt.
Technische Merkmale
Der CW80BLMC80-704L870-00 ist ein 80 mm (NEMA 32) 3‑Phasen bürstenloser DC‑Motor (BLDC) mit 704 W bei einer Versorgungsspannung von 100 ±5% VDC und einer Nenn‑Drehzahl von 7000 U/min. Er ist für industrielle Automatisierung, Robotik und präzise Bewegungssteuerungen ausgelegt, wenn kompakte Bauweise und hohe Drehzahlen erforderlich sind.
Hauptmerkmale
- Bemessungsleistung 704 W
- Versorgungsspannung 100 ±5% VDC
- Nennmoment 0,96 Nm bei 7000 U/min
- Gehäusegröße: 80 mm (NEMA 32)
- 3‑Phasen bürstenloses Design für gleichmäßigen Lauf
Schnellspezifikationen
Bemessungsleistung: 704 W
Bemessungsspannung: 100 ±5% VDC
Bemessungsdrehzahl: 7000 U/min
Bemessungsmoment: 0,96 Nm
Bemessungsstrom: 7,5 A
Gehäusegröße: 80 mm (NEMA 32)
Teilenummer: CW80BLMC80-704L870-00
Elektrische Spezifikationen
Polzahl — 4
Phasen — 3
Bemessungsspannung — 100 ±5% VDC
Bemessungsleistung — 704 W
Bemessungsdrehzahl — 7000 U/min
Bemessungsmoment — 0,96 Nm
Bemessungsstrom — 7,5 A
Max. Moment — 1,92 Nm
Spannungskonstante — TBD ±5% V/kRPM
Leitungswiderstand — TBD ±5% Ω (20℃)
Leitungsinduktivität — TBD ±10% mH
Isolationswiderstand — 100 MΩ @ 500 VDC
Isolationsklasse — F (155℃)
Gewicht — TBD kg
Gehäusegröße — 80 mm (NEMA 32)
Teilenummer — CW80BLMC80-704L870-00
Mechanik & Leistung
Eine mechanische Zeichnung ist für die 80 mm BLDC‑Motorenserie verfügbar. Die spezifische Drehmoment‑Drehzahl‑Kennlinie für den CW80BLMC80-704L870-00 wird zur Unterstützung der Systemintegration und Regelungsabstimmung bereitgestellt.
Technische Merkmale
- Teilenummer: CW80BLMC80-704L870-00
- Serie: 80BLMC Series
- Gehäusegröße: 80 mm (NEMA 32)
- Bemessungsleistung: 704 W
- Bemessungsspannung: 100 ±5% VDC
- Bemessungsdrehzahl: 7000 U/min
- Bemessungsmoment: 0,96 Nm
- Bemessungsstrom: 7,5 A
- Max. Moment: 1,92 Nm
- Polzahl: 4
- Phasen: 3
- Isolationswiderstand: 100 MΩ @ 500 VDC
- Isolationsklasse: F (155℃)
- Mechanische Zeichnung: verfügbar
- Drehmoment‑Geschwindigkeits‑Kurve: verfügbar für CW80BLMC80-704L870-00
Kataloge

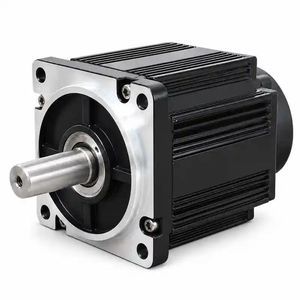

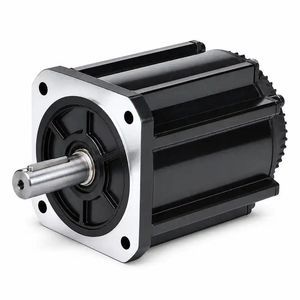

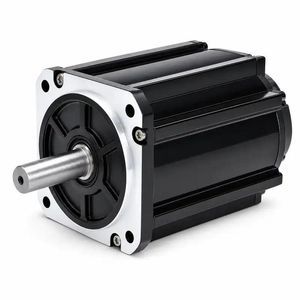

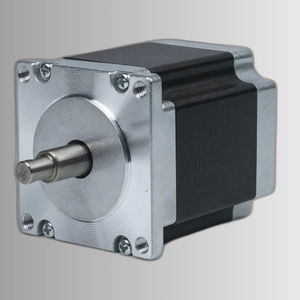

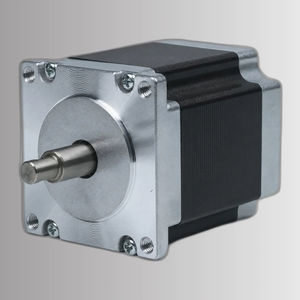

Weitere Produkte von NEOTON MOTOR
