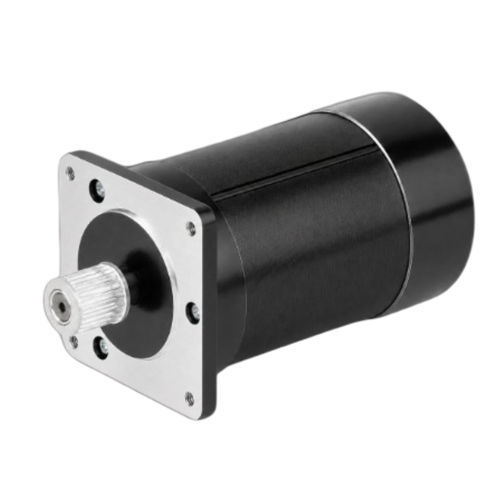

BLDC-Getriebemotor CW57BLMA94-157L430-01

mit Spiralkegel-Drehmomentrechtwinklig100 W...500 W

Produktbeschreibung
Der CW57BLMA94-157L430-01 ist ein 3‑phasiger bürstenloser Gleichstrommotor im 57 mm (NEMA 23) Gehäuse, ausgelegt für industrielle Automatisierung, Robotik und präzise Bewegungssteuerung. Nennleistung 157 W, Versorgung 48 ±10% VDC, Nenndrehzahl 750 U/min.

Hauptmerkmale

• Nennleistung: 157 W
• Versorgungsspannung: 48 ±10% VDC
• Nennmoment: 2 N·m bei 750 U/min
• Gehäusegröße: 57 mm (NEMA 23)
• 3‑phasiges bürstenloses Design für präzisen, gleichmäßigen Lauf

Kurzspezifikation
Nennleistung: 157 W
Nennspannung: 48 ±10% VDC
Nenndrehzahl: 750 U/min
Nennmoment: 2 N·m
Nennstrom: TBD
Gehäuse: 57 mm (NEMA 23)
Übersetzungsverhältnis: 1:4
Gewicht: 2,0 kg

Produktdatenblatt
CW57BLMA94-157L430-01 (Produktdatenblatt für dieses Modell verfügbar)

Elektrische Daten

• Polzahl: 4
• Phasen: 3
• Nennspannung: 48 ±10% VDC
• Nennleistung: 157 W
• Nenndrehzahl: 750 U/min
• Nennmoment: 2 N·m
• Nennstrom: TBD
• Maximale Drehzahl: 750 U/min
• Maximales Moment: 3 N·m
• Spannungskonstante: 9,5 ±5% V/kRPM
• Leitungswiderstand: 1,01 ±5% Ω (20°C)
• Leitungsinduktivität: 2,7 ±10% mH
• Isolationswiderstand: 100 MΩ @ 500 VDC
• Isolationsklasse: B (130°C)

Mechanik & Leistung
Mechanische Zeichnung und Drehmoment‑Drehzahl‑Kennlinie sind für den CW57BLMA94-157L430-01 verfügbar, um Integration, Montage und Leistungsbewertung zu unterstützen. Typische Anwendungen: Servoantriebe, Cobots und automatisierte Handhabungssysteme.

Technische Merkmale

• Modell / Teilenummer: CW57BLMA94-157L430-01
• Gehäuse: 57 mm (NEMA 23)
• Nennleistung: 157 W
• Nennspannung: 48 ±10% VDC
• Nenndrehzahl: 750 U/min
• Nennmoment: 2 N·m
• Max. Moment: 3 N·m
• Nennstrom: TBD
• Polzahl: 4
• Phasen: 3
• Spannungskonstante: 9,5 ±5% V/kRPM
• Leitungswiderstand: 1,01 ±5% Ω (20°C)
• Leitungsinduktivität: 2,7 ±10% mH
• Isolationswiderstand: 100 MΩ @ 500 VDC
• Isolationsklasse: B (130°C)
• Gewicht: 2,0 kg
• Übersetzungsverhältnis: 1:4
