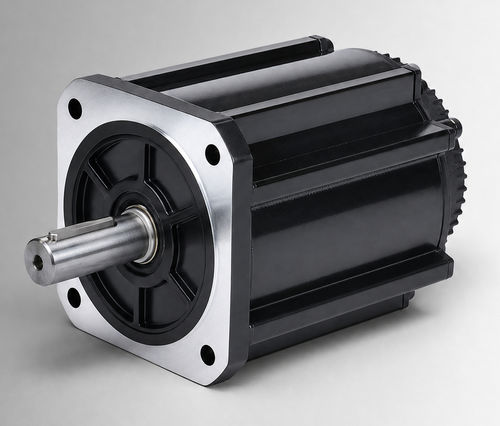

Bürstenloser Motor CW180BLBT-48020-L5-HDCBLDC72 V
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- DC, bürstenlos, BLDC
- Spannung
- 72 V
- Konfiguration
- mit Bremse, kompakt, mit angeflanschtem Encoder
- Schutzfaktor
- IP54, IP65
- Anwendung
- Industrie
- Leistung
10 kW
(13,6 hp)- Intensität
Min: 148,5 A
Max: 181,5 A
- Drehmoment
48 Nm
(35,402983 ft.lb)- Rotationsgeschwindigkeit
2.000 rpm
(12.566,3706 rad.min-1)- Durchmesser
180 mm
(7,09 in)- Betriebstemperatur
Min: -20 °C
(-4 °F)Max: 40 °C
(104 °F)
Beschreibung
Produktübersicht
Der CW180BLBT-48020-L5-H ist ein 180 mm Rahmen bürstenloser DC-Motor, Bemessung 10000 W, 72VDC, 48 N·m bei 2000 rpm. Vorgesehen für OEM- und Systemintegrationsbewertungen in elektro-hydraulischen Pumpenantrieben, mobilen Arbeitsfunktionen und Upgrades von gebürsteten DC-Antrieben; geeignet für kompakte Industrieausrüstungen und Nebenantriebe, sofern Spannung, Last, Einschaltdauer, Einbauschnittstelle und Umgebungsbedingungen projektbezogen bestätigt werden.
Hauptmerkmale
Elektrische & mechanische Spezifikationen
Nennleistung: 10000 W
Nennspannung: 72VDC
Nennmoment: 48 N·m
Nenn Drehzahl: 2000 rpm
Nennstrom: 165±10% Arms
Gehäusegröße: 180 mm
Drehmomentkonstante: 0.28±10% N·m/A
Rotormoment der Trägheit: 153±10% kg·m² × 10⁻⁴
Gegen-EMK: 18±10% V/krpm
Leitungsinduktanz: Nicht spezifiziert; Toleranz ±10%
Leitungswiderstand: Nicht spezifiziert; Toleranz ±10%
Gehäuselänge (L): 264 mm
Gehäuselänge mit Bremse (LB): 319 mm
Gewicht: 32/34 kg
Feedback-Element (Option): Magnetischer Hall / Hall + 2500-Linien inkrementaler Encoder (optional)
Isolationswiderstand: DC500V, >20 MΩ (Klasse F)
Durchschlagsfestigkeit: 800VAC/1s/5mA
Betriebsumgebung: Temperatur -20 bis 40°C (-40 bis 40°C optional); Luftfeuchte 20% bis 80% RH (nicht kondensierend); Höhe unter 1000 m (Leistung reduzieren bei Überschreitung von Temperatur oder Höhe)
Schutzart: IP54 (IP65 optional)
Teilenummer: CW180BLBT-48020-L5-H
Mechanische Zeichnungen und Diagramme
Mechanische Zeichnung — 180 mm Standardstruktur (Bild verfügbar)
Mechanische Zeichnung — 180 mm Lüftergekühlte Struktur (Bild verfügbar)
Drehmoment-Drehzahl Kennlinie (Bild verfügbar)
Eigenschaften / technische Spezifikationen
Der CW180BLBT-48020-L5-H ist ein 180 mm Rahmen bürstenloser DC-Motor, Bemessung 10000 W, 72VDC, 48 N·m bei 2000 rpm. Vorgesehen für OEM- und Systemintegrationsbewertungen in elektro-hydraulischen Pumpenantrieben, mobilen Arbeitsfunktionen und Upgrades von gebürsteten DC-Antrieben; geeignet für kompakte Industrieausrüstungen und Nebenantriebe, sofern Spannung, Last, Einschaltdauer, Einbauschnittstelle und Umgebungsbedingungen projektbezogen bestätigt werden.
Hauptmerkmale
- 10000 W Nennleistung
- 72VDC Nennspannung
- 48 N·m Nennmoment bei 2000 rpm
- 165±10% Arms Nennstrom
Elektrische & mechanische Spezifikationen
Nennleistung: 10000 W
Nennspannung: 72VDC
Nennmoment: 48 N·m
Nenn Drehzahl: 2000 rpm
Nennstrom: 165±10% Arms
Gehäusegröße: 180 mm
Drehmomentkonstante: 0.28±10% N·m/A
Rotormoment der Trägheit: 153±10% kg·m² × 10⁻⁴
Gegen-EMK: 18±10% V/krpm
Leitungsinduktanz: Nicht spezifiziert; Toleranz ±10%
Leitungswiderstand: Nicht spezifiziert; Toleranz ±10%
Gehäuselänge (L): 264 mm
Gehäuselänge mit Bremse (LB): 319 mm
Gewicht: 32/34 kg
Feedback-Element (Option): Magnetischer Hall / Hall + 2500-Linien inkrementaler Encoder (optional)
Isolationswiderstand: DC500V, >20 MΩ (Klasse F)
Durchschlagsfestigkeit: 800VAC/1s/5mA
Betriebsumgebung: Temperatur -20 bis 40°C (-40 bis 40°C optional); Luftfeuchte 20% bis 80% RH (nicht kondensierend); Höhe unter 1000 m (Leistung reduzieren bei Überschreitung von Temperatur oder Höhe)
Schutzart: IP54 (IP65 optional)
Teilenummer: CW180BLBT-48020-L5-H
Mechanische Zeichnungen und Diagramme
Mechanische Zeichnung — 180 mm Standardstruktur (Bild verfügbar)
Mechanische Zeichnung — 180 mm Lüftergekühlte Struktur (Bild verfügbar)
Drehmoment-Drehzahl Kennlinie (Bild verfügbar)
Eigenschaften / technische Spezifikationen
- Nennleistung: 10000 W
- Nennspannung: 72VDC
- Nennmoment: 48 N·m
- Nenn Drehzahl: 2000 rpm
- Nennstrom: 165±10% Arms
- Gehäusegröße: 180 mm
- Drehmomentkonstante: 0.28±10% N·m/A
- Rotormoment der Trägheit: 153±10% kg·m² × 10⁻⁴
- Gegen-EMK: 18±10% V/krpm
- Leitungsinduktanz: Nicht spezifiziert; Toleranz ±10%
- Leitungswiderstand: Nicht spezifiziert; Toleranz ±10%
- Gehäuselänge (L): 264 mm
- Gehäuselänge mit Bremse (LB): 319 mm
- Gewicht: 32/34 kg
- Feedback-Element (Option): Magnetischer Hall / Hall + 2500-Linien inkrementaler Encoder (optional)
- Isolationswiderstand: DC500V, >20 MΩ (Klasse F)
- Durchschlagsfestigkeit: 800VAC/1s/5mA
- Betriebsumgebung: Temperatur -20 bis 40°C (-40 bis 40°C optional); Luftfeuchte 20% bis 80% RH; Höhe unter 1000 m
- Schutzart: IP54 (IP65 optional)
- Teilenummer: CW180BLBT-48020-L5-H
