DC-Motor CW57BLMA74-251L260-00
3-Phasenbürstenlos24 V

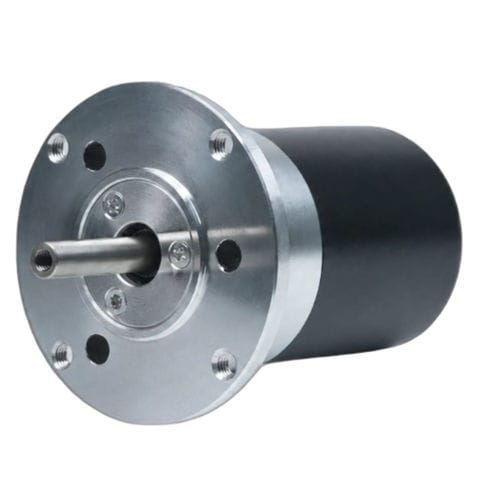

DC-Motor - CW57BLMA74-251L260-00 - NEOTON MOTOR - 3-Phasen / bürstenlos / 24 V
DC-Motor - CW57BLMA74-251L260-00 - NEOTON MOTOR - 3-Phasen / bürstenlos / 24 V
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von NEOTON MOTOR

Eigenschaften

Typ
DC, 3-Phasen, bürstenlos
Spannung
24 V
Konfiguration
NEMA 23
Anzahl der Pole
4-polig
Anwendung
Industrie, für Robotik, für Förderanlage, für Verpackungsmaschinen, für Werkzeugmaschinen
Leistung

0,25 kW
(0,34 hp)

Intensität

11,5 A

Drehmoment

Min: 0,4 Nm
(0,295025 ft.lb)

Max: 0,8 Nm
(0,59005 ft.lb)

Rotationsgeschwindigkeit

Min: 6.000 rpm
(37.699,1118 rad.min-1)

Max: 7.500 rpm
(47.123,8898 rad.min-1)

Durchmesser

57 mm
(2,24 in)

Beschreibung

Produktübersicht
Der CW57BLMA74-251L260-00 ist ein 57mm (NEMA 23) 3‑Phasen bürstenloser DC-Motor mit 251 W bei 24 ±10% VDC, einer Nenndrehzahl von 6000 RPM und einem Nenndrehmoment von 0,4 N·m. Entwickelt für industrielle Automatisierung, Robotik und präzise Motion-Control-Anwendungen mit Platzbeschränkungen.

Wichtige Merkmale
  • Nennleistung 251 W
  • Versorgungsspannung 24 ±10% VDC
  • Nennmoment 0,4 N·m bei 6000 RPM
  • Gehäusegröße: 57mm (NEMA 23)
  • 3‑Phasen bürstenloses Design für gleichmäßigen, steuerbaren Betrieb


Schnellübersicht (Kurz)
  • Nennleistung: 251 W
  • Nennspannung: 24 ±10% VDC
  • Nenn­drehzahl: 6000 RPM
  • Nennmoment: 0,4 N·m
  • Nennstrom: 11,5 A
  • Gehäusegröße: 57mm (NEMA 23)


Elektrische Spezifikationen
Parameter — Wert
Polzahl — 4
Phasen — 3
Nennspannung — 24 ±10% VDC
Nennleistung — 251 W
Nenn­drehzahl — 6000 RPM
Nennmoment — 0,4 N·m
Nennstrom — 11,5 A
Max. Drehzahl — 7500 RPM
Max. Drehmoment — 0,8 N·m
Spannungskonstante — 2,4 ±5% V/kRPM
Leitungswiderstand — 0,12 ±5% Ω (20°C)
Leitungsinduktivität — 0,3 ±10% mH
Isolationswiderstand — 100 MΩ @ 500 VDC
Isolationsklasse — B (130°C)
Gewicht — 0,78 kg
Gehäusegröße — 57mm (NEMA 23)
Teilenummer — CW57BLMA74-251L260-00

Mechanik & Leistung
  • Mechanische Zeichnung und Bemaßungspläne verfügbar für die 57mm BLDC-Motorserie
  • Drehmoment-Drehzahl-Kennlinie verfügbar für CW57BLMA74-251L260-00


Anwendungen
  • Industrielle Automatisierung und Anlagenmaschinen
  • Robotik und Cobots
  • Positioniersysteme, CNC-Achsen
  • Fördertechnik, Verpackung und Materialhandling


Modell / Eigenschaften
  • Modell / Serie: CW57BLMA74 (57BLMA-Serie)
  • Gehäuse: 57mm (NEMA 23)
  • Nennleistung: 251 W
  • Nennspannung: 24 ±10% VDC
  • Nenn­drehzahl: 6000 RPM
  • Nennmoment: 0,4 N·m
  • Nennstrom: 11,5 A
  • Max. Drehzahl: 7500 RPM
  • Max. Drehmoment: 0,8 N·m
  • Polzahl: 4
  • Phasen: 3
  • Spannungskonstante: 2,4 ±5% V/kRPM
  • Leitungswiderstand: 0,12 ±5% Ω (20°C)
  • Leitungsinduktivität: 0,3 ±10% mH
  • Isolationswiderstand: 100 MΩ (500 VDC)
  • Isolationsklasse: B (130°C)
  • Gewicht: 0,78 kg
  • Teilenummer: CW57BLMA74-251L260-00
