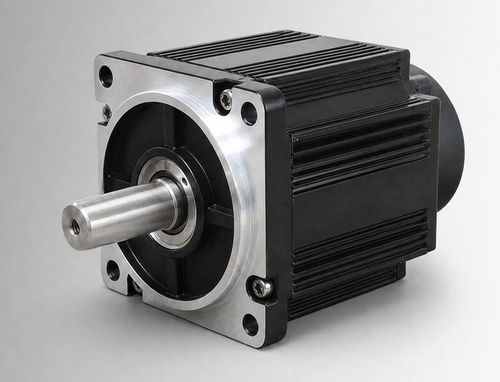

Bürstenloser Motor CW110BLBT-06020-L5-HDCBLDC72 V
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- DC, bürstenlos, BLDC
- Spannung
- 72 V
- Schutzfaktor
- IP54, IP65
- Anwendung
- für Hydraulikanwendungen, Retrofit
- Weitere Eigenschaften
- Hochleistung, mit integriertem Encoder
- Leistung
1,25 kW
(1,7 hp)- Intensität
Min: 19,8 A
Max: 24,2 A
- Drehmoment
6 Nm
(4,425373 ft.lb)- Rotationsgeschwindigkeit
2.000 rpm
(12.566,3706 rad.min-1)- Durchmesser
110 mm
(4,33 in)- Betriebstemperatur
Min: -20 °C
(-4 °F)Max: 40 °C
(104 °F)
Beschreibung
Produktübersicht
Der CW110BLBT-06020-L5-H ist ein 110 mm Gehäuse-Hochleistungs-BLDC-Motor mit Nennleistung 1250 W, 72 VDC, Nennmoment 6 N·m bei 2000 U/min. Das Gerät ist für OEM- und Systemintegrationsbewertungen in elektrohydraulischen Pumpenantrieben, mobilen Arbeitsfunktionen, Nachrüstprojekten von bürstenbehafteten DC-Motoren sowie für kompakte Industrieanwendungen und Hilfsantriebe vorgesehen, sofern Spannung, Last, Einschaltdauer, Einbauschnittstelle und Umgebungsbedingungen für das Projekt bestätigt sind.
Wesentliche Merkmale
Elektrische & mechanische Spezifikationen
Nennleistung — 1250 W
Nennspannung — 72 VDC
Nennmoment — 6 N·m
Nenn Drehzahl — 2000 U/min
Nennstrom — 22±10% Arms
Gehäusegröße — 110 mm
Drehmomentkonstante — 0,27±10% N·m/A
Rotorträgheit — 10,9±10% kg·m² × 10⁻⁴
Back-EMF — 16,5±10% V/krpm
Leitungsinduktivität — Nicht spezifiziert; Toleranz ±10%
Leitungswiderstand — Nicht spezifiziert; Toleranz ±10%
Gehäuselänge (L) — 156 mm
Gehäuselänge mit Bremse (LB) — 193 mm
Gewicht — 6,36 / 8,47 kg
Feedback-Element (optional) — magnetischer Hall / Hall + 2500-linien Inkrementalencoder (optional)
Isolationswiderstand — DC 500 V, >20 MΩ (Klasse F)
Dielektrische Festigkeit — 800 VAC / 1 s / 5 mA
Betriebsumgebung — Temperatur: -20 bis 40 °C (optional -40 bis 40 °C); Luftfeuchte: 20% bis 80% r.F. (nicht kondensierend); Höhe unter 1000 m (Leistung reduzieren bei Überschreitung der angegebenen Temperatur oder Höhe)
Schutzklasse — IP54 (IP65 optional)
Teilenummer — CW110BLBT-06020-L5-H
Mechanische & Leistungsdiagramme
Mechanische Zeichnung: 110 mm Standardaufbau (Bild).
Drehmoment-Drehzahl-Kennlinie: Produkt-Drehmoment-Drehzahl-Diagramm (Bild).
Technische Daten
Der CW110BLBT-06020-L5-H ist ein 110 mm Gehäuse-Hochleistungs-BLDC-Motor mit Nennleistung 1250 W, 72 VDC, Nennmoment 6 N·m bei 2000 U/min. Das Gerät ist für OEM- und Systemintegrationsbewertungen in elektrohydraulischen Pumpenantrieben, mobilen Arbeitsfunktionen, Nachrüstprojekten von bürstenbehafteten DC-Motoren sowie für kompakte Industrieanwendungen und Hilfsantriebe vorgesehen, sofern Spannung, Last, Einschaltdauer, Einbauschnittstelle und Umgebungsbedingungen für das Projekt bestätigt sind.
Wesentliche Merkmale
- Nennleistung: 1250 W
- Nennspannung: 72 VDC
- Nennmoment: 6 N·m bei 2000 U/min
- Nennstrom: 22±10% Arms
- Gehäusegröße: 110 mm
- Schutzart: IP54 (IP65 optional)
Elektrische & mechanische Spezifikationen
Nennleistung — 1250 W
Nennspannung — 72 VDC
Nennmoment — 6 N·m
Nenn Drehzahl — 2000 U/min
Nennstrom — 22±10% Arms
Gehäusegröße — 110 mm
Drehmomentkonstante — 0,27±10% N·m/A
Rotorträgheit — 10,9±10% kg·m² × 10⁻⁴
Back-EMF — 16,5±10% V/krpm
Leitungsinduktivität — Nicht spezifiziert; Toleranz ±10%
Leitungswiderstand — Nicht spezifiziert; Toleranz ±10%
Gehäuselänge (L) — 156 mm
Gehäuselänge mit Bremse (LB) — 193 mm
Gewicht — 6,36 / 8,47 kg
Feedback-Element (optional) — magnetischer Hall / Hall + 2500-linien Inkrementalencoder (optional)
Isolationswiderstand — DC 500 V, >20 MΩ (Klasse F)
Dielektrische Festigkeit — 800 VAC / 1 s / 5 mA
Betriebsumgebung — Temperatur: -20 bis 40 °C (optional -40 bis 40 °C); Luftfeuchte: 20% bis 80% r.F. (nicht kondensierend); Höhe unter 1000 m (Leistung reduzieren bei Überschreitung der angegebenen Temperatur oder Höhe)
Schutzklasse — IP54 (IP65 optional)
Teilenummer — CW110BLBT-06020-L5-H
Mechanische & Leistungsdiagramme
Mechanische Zeichnung: 110 mm Standardaufbau (Bild).
Drehmoment-Drehzahl-Kennlinie: Produkt-Drehmoment-Drehzahl-Diagramm (Bild).
Technische Daten
- Nennleistung: 1250 W
- Nennspannung: 72 VDC
- Nennmoment: 6 N·m
- Nenn Drehzahl: 2000 U/min
- Nennstrom: 22±10% Arms
- Gehäusegröße: 110 mm
- Drehmomentkonstante: 0,27±10% N·m/A
- Rotorträgheit: 10,9±10% kg·m² × 10⁻⁴
- Back-EMF: 16,5±10% V/krpm
- Leitungsinduktivität: Nicht spezifiziert; Toleranz ±10%
- Leitungswiderstand: Nicht spezifiziert; Toleranz ±10%
- Gehäuselänge (L): 156 mm
- Gehäuselänge mit Bremse (LB): 193 mm
- Gewicht: 6,36 / 8,47 kg
- Feedback-Element (optional): magnetischer Hall / Hall + 2500-linien Inkrementalencoder (optional)
- Isolationswiderstand: DC 500 V, >20 MΩ (Klasse F)
- Dielektrische Festigkeit: 800 VAC / 1 s / 5 mA
- Betriebsumgebung: Temperatur -20 bis 40 °C (optional -40 bis 40 °C); Luftfeuchte 20% bis 80% r.F. (nicht kondensierend); Höhe unter 1000 m (Leistung reduzieren bei Überschreitung)
- Schutzklasse: IP54 (IP65 optional)
- Teilenummer: CW110BLBT-06020-L5-H
