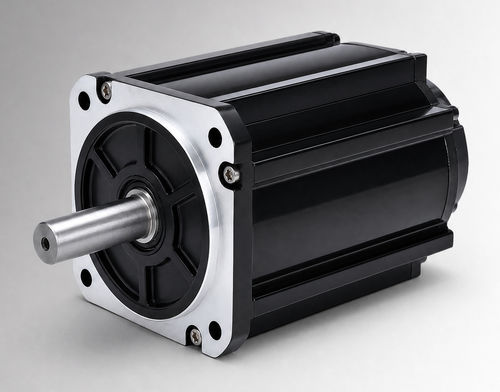

Bürstenloser Motor CW130BLBT-15025-L3-H

BLDC48 Vmit Bremse

Produktübersicht
Der CW130BLBT-15025-L3-H ist ein 130 mm Rahmen bürstenloser Gleichstrommotor (BLDC) mit Nennleistung 3800 W, 48 VDC, 15 N·m bei 2500 rpm. Entwickelt für OEM- und Systemintegrationsbewertungen, eignet er sich für elektro-hydraulische Pumpenantriebe, Antriebe mobiler Arbeitsfunktionen und Upgrades von bürstenbehafteten DC-Motoren sowie für kompakte Industrieanlagen und Hilfsantriebe, sofern Spannung, Last, Einschaltdauer und Einbaubedingungen bestätigt sind.

Wesentliche Merkmale

• Nennleistung: 3800 W
• Nennspannung: 48 VDC
• Nennmoment: 15 N·m bei 2500 rpm
• Nennstrom: 94±10% Arms
• Rahmengröße: 130 mm; Gehäuselänge 166 mm (221 mm mit Bremse)
• Schutzart: IP54 Standard (IP65 optional)

Elektrische & mechanische Spezifikationen
Nennleistung: 3800 W
Nennspannung: 48 VDC
Nennmoment: 15 N·m
Nenn Drehzahl: 2500 rpm
Nennstrom: 94±10% Arms
Rahmengröße: 130 mm
Drehmomentkonstante: 0,16±10% N·m/A
Rotorträgheit: 17±10% ×10⁻⁴ kg·m²
Back EMF: 9,6±10% V/krpm
Leitungsinduktanz / -widerstand: nicht spezifiziert; Toleranz ±10%
Gehäuselänge (L): 166 mm
Gehäuselänge mit Bremse (LB): 221 mm
Gewicht: 11 / 12,8 kg (variantenabhängig)
Feedback-Optionen: Magnetische Hall; Hall + 2500-Linien Inkrementalgeber (optional)
Isolationswiderstand: DC 500 V, >20 MΩ (Klasse F)
Durchschlagsfestigkeit: 800 VAC / 1 s / 5 mA
Betriebsumgebung: -20 bis 40°C (optional -40 bis 40°C); 20–80% rF ohne Kondensation; Höhe < 1000 m (Leistungsreduzierung außerhalb der Grenzen)
Schutzklasse: IP54 (IP65 optional)
Teilenummer: CW130BLBT-15025-L3-H

Mechanische Zeichnungen & zugehörige Abbildungen

• Mechanische Zeichnung — 130 mm Standardaufbau
• Mechanische Zeichnung — 130 mm ventilierter Aufbau
• Drehmoment–Drehzahl Kennlinie (Bild)

Technische Daten

• Modell / Teilenummer: CW130BLBT-15025-L3-H
• Rahmengröße: 130 mm
• Nennleistung: 3800 W
• Nennspannung: 48 VDC
• Nennmoment: 15 N·m bei 2500 rpm
• Nenn Drehzahl: 2500 rpm
• Nennstrom: 94±10% Arms
• Drehmomentkonstante: 0,16±10% N·m/A
• Rotorträgheit: 17±10% ×10⁻⁴ kg·m²
• Back EMF: 9,6±10% V/krpm
• Gehäuselänge: 166 mm (221 mm mit Bremse)
• Gewicht: 11 / 12,8 kg
• Schutzklasse: IP54 (IP65 optional)
• Feedback-Optionen: Magnetische Hall; Hall + 2500-Linien Inkrementalgeber (optional)
• Isolierung & Dielektrikum: DC 500 V >20 MΩ (Klasse F); 800 VAC / 1 s / 5 mA
• Betriebsbedingungen: -20 bis 40°C (optional -40 bis 40°C); 20–80% rF ohne Kondensation; Höhe < 1000 m
