Bürstenloser Motor CW42BLD97-120L280-00
DCdreiphasig24 V

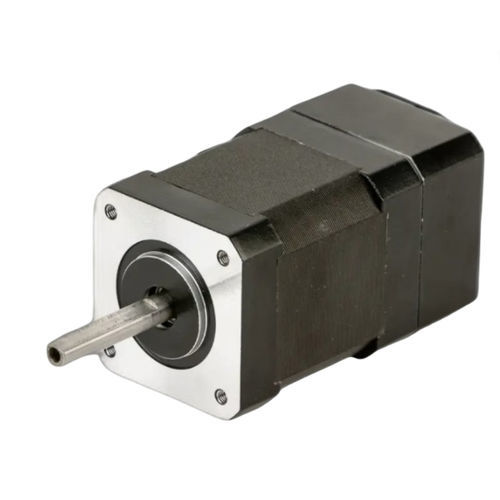

Bürstenloser Motor - CW42BLD97-120L280-00 - NEOTON MOTOR - DC / dreiphasig / 24 V
Bürstenloser Motor - CW42BLD97-120L280-00 - NEOTON MOTOR - DC / dreiphasig / 24 V
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von NEOTON MOTOR

Eigenschaften

Typ
DC, dreiphasig, bürstenlos
Spannung
24 V
Konfiguration
NEMA 17
Anzahl der Pole
4-polig
Anwendung
Industrie, für Robotik
Weitere Eigenschaften
Präzision, mit bürstenlosem Gleichstrommotor
Leistung

0,12 kW
(0,16 hp)

Intensität

6,1 A

Drehmoment

Max: 0,28 Nm
(0,206517 ft.lb)

Min: 0,14 Nm
(0,103259 ft.lb)

Rotationsgeschwindigkeit

Max: 10.800 rpm
(67.858,4013 rad.min-1)

Min: 8.000 rpm
(50.265,4825 rad.min-1)

Durchmesser

42 mm
(1,65 in)

Beschreibung

Produktübersicht
Der CW42BLD97-120L280-00 ist ein 42 mm (NEMA 17) 3-Phasen bürstenloser DC-Motor, entwickelt für industrielle Automatisierung, Robotik und präzise Bewegungssteuerungsanwendungen. Nennleistung 120 W bei einer Versorgungsspannung von 24 ±10% VDC und Nenndrehzahl 8000 U/min.

Wesentliche Merkmale
  • Nennleistung: 120 W
  • Versorgungsspannung: 24 ±10% VDC
  • Nennmoment: 0,14 Nm bei 8000 U/min
  • Gehäusegröße: 42 mm (NEMA 17)
  • 3-Phasen bürstenloses Design für gleichmäßiges, steuerbares Drehmoment

Schnellübersicht
Nennleistung: 120 W
Nennspannung: 24 ±10% VDC
Nennspeed: 8000 U/min
Nennmoment: 0,14 Nm
Nennstrom: 6,1 A
Gehäusegröße: 42 mm (NEMA 17)

Elektrische Daten
Polzahl: 4
Phasen: 3
Nennspannung: 24 ±10% VDC
Nennleistung: 120 W
Nennspeed: 8000 U/min
Nennmoment: 0,14 Nm
Nennstrom: 6,1 A
Max. Drehzahl: 10800 U/min
Max. Drehmoment: 0,28 Nm
Spannungskonstante: 1,5 ±5% Vrms/krpm
Leitungswiderstand: 0,17 ±5% Ω (20℃)
Leitungsinduktivität: 0,22 ±10% mH
Isolationswiderstand: 50 MΩ @ 500 VDC
Isolationsklasse: F (155℃)
Gewicht: 0,8 kg
Gehäusegröße: 42 mm (NEMA 17)
Artikelnummer: CW42BLD97-120L280-00

Mechanik & Leistung
Mechanische Zeichnung und Drehmoment-Drehzahl-Kennlinie sind für dieses Modell verfügbar (Zeichnungen und Kennlinien auf der Produktseite dargestellt).

Technische Daten
  • Modell / Artikelnummer: CW42BLD97-120L280-00
  • Serie: 42BLD Series
  • Gehäusegröße: 42 mm (NEMA 17)
  • Nennleistung: 120 W
  • Nennspannung: 24 ±10% VDC
  • Nennspeed: 8000 U/min
  • Nennmoment: 0,14 Nm
  • Nennstrom: 6,1 A
  • Max. Drehzahl: 10800 U/min
  • Max. Drehmoment: 0,28 Nm
  • Spannungskonstante: 1,5 ±5% Vrms/krpm
  • Leitungswiderstand: 0,17 ±5% Ω (20℃)
  • Leitungsinduktivität: 0,22 ±10% mH
  • Isolationswiderstand: 50 MΩ @ 500 VDC
  • Isolationsklasse: F (155℃)
  • Polzahl: 4
  • Phasen: 3
  • Gewicht: 0,8 kg
