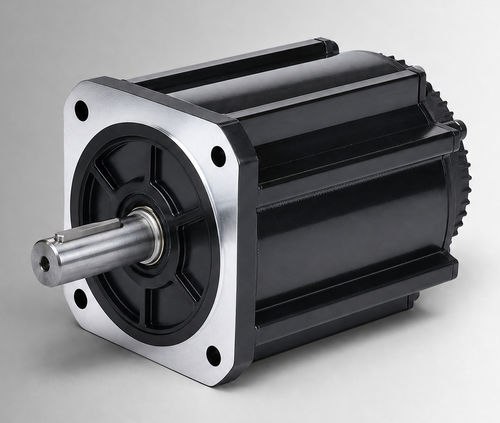

Bürstenloser Motor CW180BLBT-28020-L6-H

DCBLDC96 V

Übersicht
Der CW180BLBT-28020-L6-H ist ein bürstenloser DC-Motor mit 180 mm Rahmen und hoher Leistung, ausgelegt auf 5800 W, 96 VDC, 28 N·m und 2000 rpm. Er ist vorgesehen für OEM- und Systemintegrationsbewertungen in elektrohydraulischen Pumpenantrieben, mobilen Arbeitsfunktionen und Projekten zur Umrüstung von bürstenbehafteten Gleichstrommotoren und kann ebenfalls für kompakte Industrieanlagen und Zusatzantriebe bewertet werden, sofern Spannung, Last, Betriebszyklus, Installationsschnittstelle und Umgebungsbedingungen für das Projekt bestätigt sind.

Wichtigste Merkmale

• Nennleistung: 5800 W
• Nennspannung: 96 VDC
• Nennmoment: 28 N·m bei 2000 rpm
• Nennstrom: 75±10% Arms

Mechanische und visuelle Unterlagen

• Mechanische Zeichnung — 180mm Standardaufbau (Abbildung)
• Mechanische Zeichnung — 180mm mit Lüfterkühlung (Abbildung)
• Drehmoment-Drehzahl-Kennlinie (Diagramm)

Produktdatenblatt
CW180BLBT-28020-L6-H (Produktdatenblatt auf der Seite referenziert)

Technische Daten

• Nennleistung: 5800 W
• Nennspannung: 96 VDC
• Nennmoment: 28 N·m
• Nenn-Drehzahl: 2000 rpm
• Nennstrom: 75±10% Arms
• Rahmengröße: 180 mm
• Drehmomentkonstante: 0.37±10% N·m/A
• Rotorgewichtsmoment (Trägheitsmoment): 122±10% kg·m² × 10⁻⁴
• Gegen-EMK: 22.5±10% V/krpm
• Leitungsinduktivität: Nicht spezifiziert; Toleranz ±10%
• Leitungswiderstand: Nicht spezifiziert; Toleranz ±10%
• Gehäuselänge (L): 264 mm
• Gehäuselänge mit Bremse (LB): 319 mm
• Gewicht: 32/34 kg
• Feedback-Element (Option): Magnetischer Hall / Hall + 2500-Linien Inkrementalgeber (optional)
• Isolationswiderstand: DC500V, >20 MΩ (Klasse F)
• Durchschlagfestigkeit: 800VAC/1s/5mA
• Betriebsumgebung: Temperatur -20 bis 40°C ( -40 bis 40°C optional); Luftfeuchtigkeit 20% bis 80% rF (nicht kondensierend); Höhe unter 1000 m (bei Überschreitung der angegebenen Temperatur- oder Höhenbereiche Leistung reduzieren)
• Schutzart: IP54 (IP65 optional)
• Teilenummer: CW180BLBT-28020-L6-H
