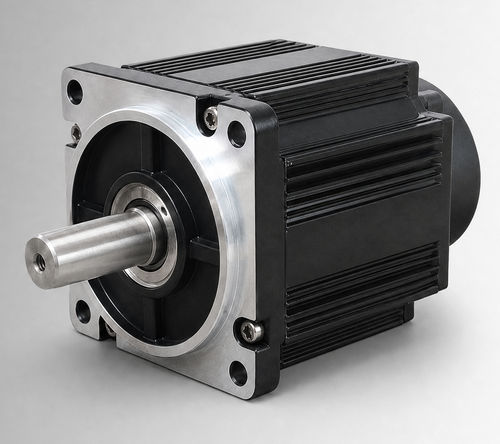

Bürstenloser Motor CW110BLBT-07530-L5-H

DCBLDC72 V

Produktübersicht
CW110BLBT-07530-L5-H ist ein 110 mm Gehäuse bürstenloser DC-Motor, Nennleistung 2350 W, 72VDC, 7,5 N·m bei 3000 U/min. Entwickelt für OEM- und Systemintegrationsbewertungen in elektrohydraulischen Pumpenantrieben, mobilen Arbeitsfunktionen und Aufrüstprojekten von bürstenbehafteten Motoren; geeignet für kompakte Industrieanlagen und Hilfsantriebe, wenn Spannung, Last, Betriebszyklus, Einbau-Schnittstelle und Umgebungsbedingungen für die Anwendung bestätigt sind.

Wesentliche Merkmale

• Nennleistung: 2350 W
• Nennspannung: 72VDC
• Nennmoment: 7,5 N·m bei 3000 U/min
• Nennstrom: 39±10% Arms

Hinweise
Mechanische Zeichnung (110 mm Standardaufbau) und Drehmoment‑Geschwindigkeitskennlinien werden zur Abmessungsreferenz und Leistungsbewertung bereitgestellt.

Technische Daten

• Nennleistung: 2350 W
• Nennspannung: 72VDC
• Nennmoment: 7,5 N·m
• Nenn Drehzahl: 3000 U/min
• Nennstrom: 39±10% Arms
• Gehäusegröße: 110 mm
• Drehmomentkonstante: 0,19±10% N·m/A
• Rotorträgheit: 10,9±10% kg·m² × 10⁻⁴
• Back-EMF: 11,6±10% V/krpm
• Leitungsinduktivität: Nicht angegeben; Toleranz ±10%
• Leitungswiderstand: Nicht angegeben; Toleranz ±10%
• Gehäuselänge (L): 156 mm
• Gehäuselänge mit Bremse (LB): 193 mm
• Gewicht: 6,36 / 8,47 kg
• Feedback-Element (Option): Magnetischer Hall / Hall + 2500‑Linien Inkrementalgeber (optional)
• Isolationswiderstand: DC 500 V, >20 MΩ (Klasse F)
• Durchschlagfestigkeit: 800 VAC / 1 s / 5 mA
• Betriebsumgebung: Temperatur -20 bis 40°C (‑40 bis 40°C optional); Luftfeuchte 20%–80% RH (ohne Kondensation); Höhe < 1000 m (Leistungsbegrenzung oberhalb der angegebenen Temperatur‑ oder Höhenbereiche)
• Schutzart: IP54 (IP65 optional)
• Teilenummer: CW110BLBT-07530-L5-H
