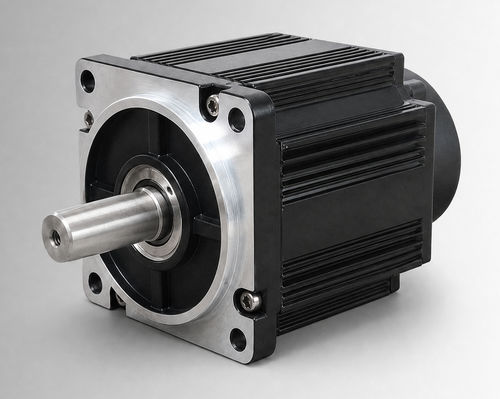

Bürstenloser Motor CW110BLBT-06020-L3-HDCBLDC48 V
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- DC, bürstenlos, BLDC
- Spannung
- 48 V
- Konfiguration
- mit Bremse, kompakt
- Schutzfaktor
- IP54, IP65
- Anwendung
- für Hydraulikanwendungen, für elektrische Antriebsstränge, Retrofit
- Weitere Eigenschaften
- Hochleistung, mit integriertem Encoder
- Leistung
1,25 kW
(1,7 hp)- Intensität
Min: 28,8 A
Max: 35,2 A
- Drehmoment
6 Nm
(4,425373 ft.lb)- Rotationsgeschwindigkeit
2.000 rpm
(12.566,3706 rad.min-1)- Durchmesser
110 mm
(4,33 in)- Betriebstemperatur
Min: -20 °C
(-4 °F)Max: 40 °C
(104 °F)
Beschreibung
Produktübersicht
Der CW110BLBT-06020-L3-H ist ein bürstenloser Gleichstrommotor (BLDC) mit 110 mm Rahmen, Nennleistung 1250 W, 48 VDC, 6 N·m und 2000 U/min. Er ist für OEM- und Systemintegrationsbewertungen in elektrohydraulischen Pumpenantrieben, mobilen Arbeitsfunktionen und Upgrade-Projekten von bürstenbehafteten DC-Antrieben vorgesehen. Einsatz in kompakter Industrieausrüstung und Hilfsantrieben ist möglich, sobald Spannung, Last, Belastungszyklus, Installationsschnittstelle und Umgebungsbedingungen für das Projekt bestätigt sind.
Wesentliche Merkmale
Elektrische & mechanische Spezifikationen
Nennleistung: 1250 W
Nennspannung: 48 VDC
Nennmoment: 6 N·m
Nennspeed: 2000 U/min
Nennstrom: 32±10% Arms
Rahmengröße: 110 mm
Drehmomentkonstante: 0.19±10% N·m/A
Rotorträgheit: 10.9±10% kg·m² × 10⁻⁴
Back-EMF: 11.2±10% V/krpm
Leitungsinduktivität: 0.162±10% mH
Leitungswiderstand: 0.072±10% Ω
Gehäuselänge (L): 156 mm
Gehäuselänge mit Bremse (LB): 193 mm
Gewicht: 6.36/8.47 kg
Rückmeldungselement (Option): Magnetischer Hall / Hall + 2500‑Linien Inkrementalgeber (optional)
Isolationswiderstand: DC500V, >20 MΩ (Klasse F)
Durchschlagfestigkeit: 800VAC/1s/5mA
Betriebsumgebung: Temperatur: -20 bis 40°C (optional -40 bis 40°C); Luftfeuchte: 20% bis 80% rel. LF, nicht kondensierend; Höhe unter 1000 m (Leistungsanpassung bei Überschreitung von Temperatur- oder Höhenbereichen)
Schutzart: IP54 (IP65 optional)
Teilenummer: CW110BLBT-06020-L3-H
Mechanische Zeichnung
Mechanische Zeichnung — 110 mm Standardaufbau (Abbildung auf der Produktseite verfügbar).
Drehmoment-Drehzahl-Kennlinie
Drehmoment-Drehzahl-Diagramm auf der Produktseite verfügbar.
Technische Spezifikationen
Der CW110BLBT-06020-L3-H ist ein bürstenloser Gleichstrommotor (BLDC) mit 110 mm Rahmen, Nennleistung 1250 W, 48 VDC, 6 N·m und 2000 U/min. Er ist für OEM- und Systemintegrationsbewertungen in elektrohydraulischen Pumpenantrieben, mobilen Arbeitsfunktionen und Upgrade-Projekten von bürstenbehafteten DC-Antrieben vorgesehen. Einsatz in kompakter Industrieausrüstung und Hilfsantrieben ist möglich, sobald Spannung, Last, Belastungszyklus, Installationsschnittstelle und Umgebungsbedingungen für das Projekt bestätigt sind.
Wesentliche Merkmale
- 1250 W Nennleistung
- 48 VDC Nennspannung
- 6 N·m Nennmoment bei 2000 U/min
- 32±10% Arms Nennstrom
Elektrische & mechanische Spezifikationen
Nennleistung: 1250 W
Nennspannung: 48 VDC
Nennmoment: 6 N·m
Nennspeed: 2000 U/min
Nennstrom: 32±10% Arms
Rahmengröße: 110 mm
Drehmomentkonstante: 0.19±10% N·m/A
Rotorträgheit: 10.9±10% kg·m² × 10⁻⁴
Back-EMF: 11.2±10% V/krpm
Leitungsinduktivität: 0.162±10% mH
Leitungswiderstand: 0.072±10% Ω
Gehäuselänge (L): 156 mm
Gehäuselänge mit Bremse (LB): 193 mm
Gewicht: 6.36/8.47 kg
Rückmeldungselement (Option): Magnetischer Hall / Hall + 2500‑Linien Inkrementalgeber (optional)
Isolationswiderstand: DC500V, >20 MΩ (Klasse F)
Durchschlagfestigkeit: 800VAC/1s/5mA
Betriebsumgebung: Temperatur: -20 bis 40°C (optional -40 bis 40°C); Luftfeuchte: 20% bis 80% rel. LF, nicht kondensierend; Höhe unter 1000 m (Leistungsanpassung bei Überschreitung von Temperatur- oder Höhenbereichen)
Schutzart: IP54 (IP65 optional)
Teilenummer: CW110BLBT-06020-L3-H
Mechanische Zeichnung
Mechanische Zeichnung — 110 mm Standardaufbau (Abbildung auf der Produktseite verfügbar).
Drehmoment-Drehzahl-Kennlinie
Drehmoment-Drehzahl-Diagramm auf der Produktseite verfügbar.
Technische Spezifikationen
- Nennleistung: 1250 W
- Nennspannung: 48 VDC
- Nennmoment: 6 N·m
- Nennspeed: 2000 U/min
- Nennstrom: 32±10% Arms
- Rahmengröße: 110 mm
- Drehmomentkonstante: 0.19±10% N·m/A
- Rotorträgheit: 10.9±10% kg·m² × 10⁻⁴
- Back-EMF: 11.2±10% V/krpm
- Leitungsinduktivität: 0.162±10% mH
- Leitungswiderstand: 0.072±10% Ω
- Gehäuselänge (L): 156 mm
- Gehäuselänge mit Bremse (LB): 193 mm
- Gewicht: 6.36/8.47 kg
- Feedback-Optionen: Magnetischer Hall; Hall + 2500‑Linien Inkrementalgeber (optional)
- Isolationswiderstand: DC500V, >20 MΩ (Klasse F)
- Durchschlagfestigkeit: 800VAC/1s/5mA
- Betriebsumgebung: -20 bis 40°C (optional -40 bis 40°C); 20% bis 80% rel. LF, nicht kondensierend; Höhe unter 1000 m
- Schutzart: IP54 (IP65 optional)
- Teilenummer / Modell: CW110BLBT-06020-L3-H
