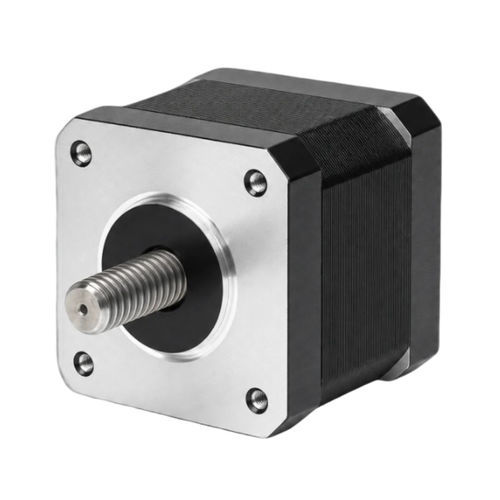

Bürstenloser Motor CW42BLB38-26L240-03

DCdreiphasig24 V

Übersicht
Der CW42BLB38-26L240-03 ist ein 3‑Phasen bürstenloser DC‑Motor im 42 mm (NEMA 17) Gehäuse für Industrieautomation, Robotik und präzise Bewegungssteuerung. Nennleistung 26 W bei 24 VDC ±10% und Nenndrehzahl 4000 U/min.

Wichtige Merkmale

• Nennleistung 26 W
• Versorgungsspannung 24 VDC ±10%
• Nennmoment 63 mN·m bei 4000 U/min
• Gehäuse 42 mm (NEMA 17)
• 3‑Phasen bürstenloses Design für präzise und gleichmäßige Bewegung

Zusammenfassende Spezifikationen
Nennleistung: 26 W
Nennspannung: 24 VDC ±10%
Nennspeed: 4000 U/min
Nennmoment: 63 mN·m
Nennstrom: 1,7 A
Gehäusegröße: 42 mm (NEMA 17)
Max. Drehzahl: 4800 U/min
Max. Drehmoment: 200 mN·m

Elektrische Spezifikationen (ausgewählt)
Pole: 8 Pole
Phasen: 3
Spannungskonstante: 3,4 Vrms/kRPM
Leitungswiderstand: 1,5 ±5% Ω (20°C)
Leitungsinduktivität: 0,6 ±10% mH
Isolationswiderstand: 100 MΩ @ 500 V
Isolationsklasse: B (130°C)
Betriebstemperatur: -20 ~ +50 °C
Massenträgheit: 24 g·cm²
Teilenummer: CW42BLB38-26L240-03

Hinweise
Enthält mechanische Zeichnung und Drehmoment-Drehzahl-Kennlinie, spezifisch für das Modell CW42BLB38-26L240-03.

Technische Daten

• Teilenummer: CW42BLB38-26L240-03
• Gehäusegröße: 42 mm (NEMA 17)
• Nennleistung: 26 W
• Nennspannung: 24 VDC ±10%
• Nennspeed: 4000 U/min
• Nennmoment: 63 mN·m
• Nennstrom: 1,7 A
• Max. Drehzahl: 4800 U/min
• Max. Drehmoment: 200 mN·m
• Pole: 8
• Phasen: 3
• Spannungskonstante: 3,4 Vrms/kRPM
• Leitungswiderstand: 1,5 ±5% Ω (20°C)
• Leitungsinduktivität: 0,6 ±10% mH
• Isolationswiderstand: 100 MΩ @ 500 V
• Isolationsklasse: B (130°C)
• Betriebstemperatur: -20 ~ +50 °C
• Massenträgheit: 24 g·cm²
