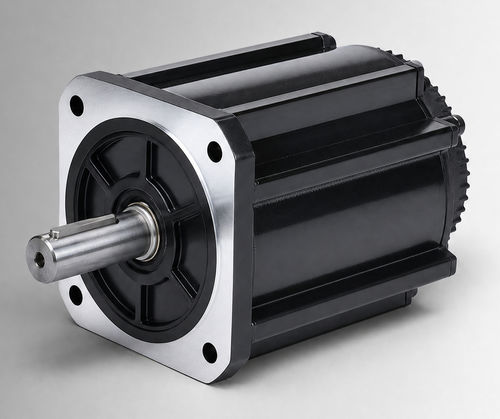

Motor mit elektronischer Stromwandlung CW180BLBT-10030-L1-H

BLDCbürstenlosDC

Übersicht
CW180BLBT-10030-L1-H ist ein bürstenloser DC-Motor mit 180 mm Rahmen, Nennleistung 3000 W, 24 VDC, Nennmoment 10 N·m und Nenndrehzahl 3000 min⁻¹. Er ist vorgesehen für OEM- und Systemintegrationsbewertungen in elektrohydraulischen Pumpenantrieben, mobilen Arbeitsfunktionen und Umrüstprojekten von bürstenbehafteten DC-Motoren und kann ebenfalls für kompakte Industrieanlagen und Nebenantriebe bewertet werden, sofern Spannung, Last, Betriebszyklus, Montageinterface und Umgebungsbedingungen für das Projekt bestätigt sind.

Wichtigste Merkmale

• 3000 W Nennleistung
• 24 VDC Nennspannung
• 10 N·m Nennmoment bei 3000 min⁻¹
• 132±10% Arms Nennstrom

Schnellspezifikationen

• Nennleistung: 3000 W
• Nennspannung: 24 VDC
• Nennmoment: 10 N·m
• Nennspeed: 3000 min⁻¹
• Nennstrom: 132±10% Arms
• Rahmengröße: 180 mm

Elektrische & mechanische Spezifikationen
Rated Power — 3000 W
Rated Voltage — 24VDC
Rated Torque — 10 N·m
Rated Speed — 3000 rpm
Rated Current — 132±10% Arms
Frame Size — 180mm
Torque Constant — 0.07±10% N·m/A
Rotor Inertia — 60±10% kg·m² × 10⁻⁴
Back EMF — 4.35±10% V/krpm
Line Inductance — Not specified; tolerance ±10%
Line Resistance — Not specified; tolerance ±10%
Body Length (L) — 170 mm
Body Length with Brake (LB) — 264 mm
Weight — 14.5/32 kg
Feedback Element (Option) — Magnetic Hall / Hall + 2500-line incremental encoder (optional)
Insulation Resistance — DC500V, >20 MΩ (Class F)
Dielectric Strength — 800VAC/1s/5mA
Operating Environment — Temperature: -20 to 40°C (-40 to 40°C optional); Humidity: 20% to 80% RH (non-condensing); altitude below 1000 m (derate when exceeding the stated temperature or altitude range)
Protection Class — IP54 (IP65 optional)
Part Number — CW180BLBT-10030-L1-H

Zusätzliche Produktbilder / Zeichnungen

• Mechanische Zeichnung — 180 mm Standardstruktur (mechanische Abmessungen und Montageinterfaces)
• Mechanische Zeichnung — 180 mm mit Lüfterkühlung (mechanische Abmessungen und Montageinterfaces)
• Drehmoment-Drehzahl-Charakteristik (Diagramm)

Eigenschaften / Technische Spezifikationen

• Rated Power: 3000 W
• Rated Voltage: 24VDC
• Rated Torque: 10 N·m
• Rated Speed: 3000 rpm
• Rated Current: 132±10% Arms
• Frame Size: 180mm
• Torque Constant: 0.07±10% N·m/A
• Rotor Inertia: 60±10% kg·m² × 10⁻⁴
• Back EMF: 4.35±10% V/krpm
• Line Inductance: Not specified; tolerance ±10%
• Line Resistance: Not specified; tolerance ±10%
• Body Length (L): 170 mm
• Body Length with Brake (LB): 264 mm
• Weight: 14.5/32 kg
• Feedback Element (Option): Magnetic Hall / Hall + 2500-line incremental encoder (optional)
• Insulation Resistance: DC500V, >20 MΩ (Class F)
• Dielectric Strength: 800VAC/1s/5mA
• Operating Environment: Temperature: -20 to 40°C (-40 to 40°C optional); Humidity: 20% to 80% RH (non-condensing); altitude below 1000 m (derate when exceeding the stated temperature or altitude range)
• Protection Class: IP54 (IP65 optional)
• Part Number: CW180BLBT-10030-L1-H
