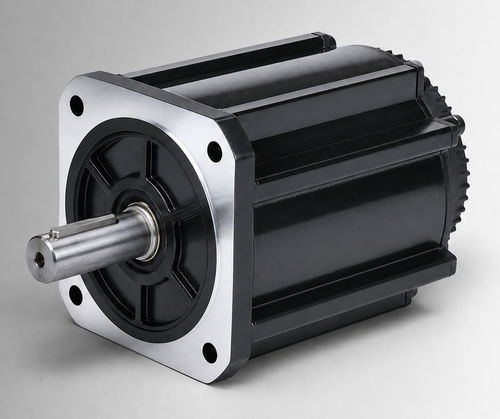

Bürstenloser Motor CW180BLBT-15015-L3-H

DCBLDC48 V

Produktübersicht
Der CW180BLBT-15015-L3-H ist ein 180 mm Rahmen-BLDC-Motor mit 2350 W, 48 VDC und liefert 15 N·m bei 1500 U/min. Entwickelt für OEM-Bewertung und Systemintegration in elektrohydraulischen Pumpenantrieben, mobilen Arbeitsfunktionen und Upgrades von bürstenbehafteten DC-Motoren; auch geeignet für kompakte Industrieanlagen und Nebenantriebe, sofern Einbau- und Umgebungsbedingungen projektbezogen bestätigt werden.

Hauptmerkmale

• Nennleistung: 2350 W
• Nennspannung: 48 VDC
• Nennmoment: 15 N·m bei 1500 U/min
• Nennstrom: 59±10% Arms

Elektrische & mechanische Daten

• Nennleistung: 2350 W
• Nennspannung: 48 VDC
• Nennmoment: 15 N·m
• Nenn Drehzahl: 1500 U/min
• Nennstrom: 59±10% Arms
• Gehäusegröße: 180 mm
• Drehmomentkonstante: 0.25±10% N·m/A
• Rotationsmoment (Trägheitsmoment): 60±10% kg·m² × 10⁻⁴
• Back-EMF: 15.3±10% V/krpm
• Leitungsinduktivität: nicht spezifiziert; Toleranz ±10%
• Leitungswiderstand: nicht spezifiziert; Toleranz ±10%
• Gehäuselänge (L): 170 mm
• Gehäuselänge mit Bremse (LB): 264 mm
• Gewicht: 14.5/32 kg
• Teilenummer: CW180BLBT-15015-L3-H

Optionen & Umweltschutz

• Feedback: Magnetischer Hall; Hall + 2500-Linien Inkrementalgeber (optional)
• Isolationswiderstand: DC 500 V, >20 MΩ (Klasse F)
• Durchschlagfestigkeit: 800 VAC / 1 s / 5 mA
• Betriebstemperatur: -20 bis 40 °C (optional -40 bis 40 °C)
• Feuchte: 20% bis 80% rF (ohne Kondensation)
• Höhe: <1000 m (Leistungsreduktion oberhalb der angegebenen Bereiche)
• Schutzart: IP54 (IP65 optional)

Anwendungen

• Elektrohydraulische Pumpenantriebe
• Mobile Arbeitsfunktionen
• Upgrade von bürstenbehafteten DC-Motoren
• Nebenantriebe für kompakte Industrieanlagen

Bestellung
Teilenummer: CW180BLBT-15015-L3-H. Kontaktieren Sie den Anbieter für Lieferzeit, 2500‑Linien Encoder‑Option, IP65‑Variante und projektspezifische Integrationsanforderungen.
