Bürstenloser Motor CW57BLMA54-100L2100-01
DCdreiphasig24 V

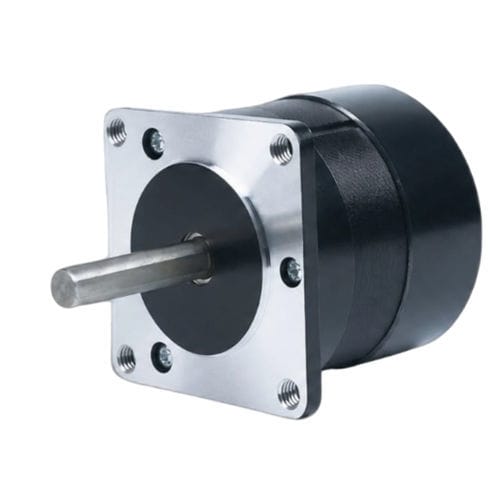

Bürstenloser Motor - CW57BLMA54-100L2100-01 - NEOTON MOTOR - DC / dreiphasig / 24 V
Bürstenloser Motor - CW57BLMA54-100L2100-01 - NEOTON MOTOR - DC / dreiphasig / 24 V
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von NEOTON MOTOR

Eigenschaften

Typ
DC, dreiphasig, bürstenlos
Spannung
24 V
Konfiguration
NEMA 23
Anzahl der Pole
4-polig
Leistung

0,1 kW
(0,14 hp)

Intensität

10 A

Drehmoment

Max: 0,192 Nm
(0,141612 ft.lb)

Min: 0,096 Nm
(0,070806 ft.lb)

Rotationsgeschwindigkeit

10.000 rpm
(62.831,8531 rad.min-1)

Durchmesser

57 mm
(2,24 in)

Beschreibung

Produktübersicht
Der CW57BLMA54-100L2100-01 ist ein 57 mm (NEMA 23) bürstenloser Gleichstrommotor (3-Phasen) mit 100 W Nennleistung bei 24 ±10% VDC. Entwickelt für industrielle Automatisierung, Robotik und präzise Bewegungssteuerung mit kompakter Bauform und hoher Drehzahl.

Wesentliche Merkmale
  • Nennleistung: 100 W
  • Versorgungsspannung: 24 ±10% VDC
  • Nennmoment: 0,096 N·m bei 10000 U/min
  • Gehäusegröße: 57 mm (NEMA 23)
  • 3-phasiges bürstenloses Design für gleichmäßigen, wartungsarmen Betrieb

Kurzspezifikationen
Nennleistung: 100 W
Nennspannung: 24 ±10% VDC
Nennspeed: 10000 U/min
Nennmoment: 0,096 N·m
Nennstrom: 10 A
Gehäusegröße: 57 mm (NEMA 23)
Teilenummer: CW57BLMA54-100L2100-01

Elektrische Spezifikationen
Pole: 4
Phasen: 3
Max. Drehzahl: 10000 U/min
Max. Drehmoment: 0,192 N·m
Spannungskonstante: 3,08 ±5% V/kRPM
Leitungswiderstand: 0,188 ±5% Ω (20°C)
Leitungsinduktanz: 0,23 ±10% mH
Isolationswiderstand: 100 MΩ @ 500 VDC
Isolationsklasse: B (130°C)
Gewicht: 0,5 kg

Zeichnungen & Kennlinien
Mechanische Zeichnung und Drehmoment-Drehzahl-Kurve sind für den CW57BLMA54-100L2100-01 verfügbar, um die mechanische Integration und Systemauslegung zu unterstützen.

Technische Daten
  • Gehäuse: 57 mm (NEMA 23)
  • Design: 3-phasiger bürstenloser Gleichstrommotor
  • Nennleistung: 100 W
  • Nennspannung: 24 ±10% VDC
  • Nennspeed: 10000 U/min
  • Nennmoment: 0,096 N·m
  • Nennstrom: 10 A
  • Max. Drehmoment: 0,192 N·m
  • Spannungskonstante: 3,08 ±5% V/kRPM
  • Leitungswiderstand: 0,188 ±5% Ω (20°C)
  • Leitungsinduktanz: 0,23 ±10% mH
  • Isolationswiderstand: 100 MΩ @ 500 VDC
  • Isolationsklasse: B 130°C
  • Pole: 4
  • Phasen: 3
  • Gewicht: 0,5 kg
  • Teilenummer: CW57BLMA54-100L2100-01
