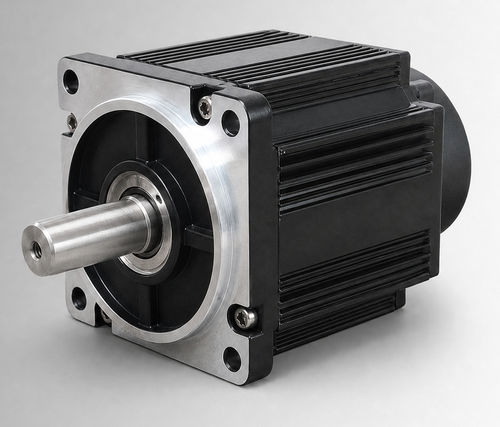

BLDC-Motor CW110BLBT-05030-L6-H

96 Vmit angeflanschtem Encoderkompakt

Produktübersicht
Der CW110BLBT-05030-L6-H ist ein 110 mm Gehäuse-BLDC-Hochleistungsmotor mit Nennleistung 1550 W, 96VDC, Nenndrehmoment 5 N·m und 3000 min⁻¹. Er ist für OEM- und Systemintegrationsbewertungen in elektro-hydraulischen Pumpenantrieben, mobilen Arbeitsfunktionen und Upgrades von bürstenbehafteten DC-Motoren vorgesehen und kann für kompakte Industrieanlagen und Nebenantriebe in Betracht gezogen werden, wenn Spannung, Last, Betriebszyklus, Installationsschnittstelle und Umgebungsbedingungen für das Projekt bestätigt sind.

Wesentliche Merkmale

• 1550 W Nennleistung
• 96VDC Nennspannung
• 5 N·m Nenndrehmoment bei 3000 min⁻¹
• 19±10% Arms Nennstrom

Übersichtsdaten
Nennleistung — 1550 W
Nennspannung — 96VDC
Nenndrehmoment — 5 N·m
Nenngeschwindigkeit — 3000 min⁻¹
Nennstrom — 19±10% Arms
Gehäusegröße — 110 mm

Elektrische & mechanische Spezifikationen (detailliert)

• Nennleistung: 1550 W
• Nennspannung: 96VDC
• Nenndrehmoment: 5 N·m
• Nenngeschwindigkeit: 3000 min⁻¹
• Nennstrom: 19±10% Arms
• Gehäusegröße: 110 mm
• Drehmomentkonstante: 0.25±10% N·m/A
• Rotorträgheit: 7.7±10% kg·m² × 10⁻⁴
• Back-EMF: 15.6±10% V/krpm
• Leitungsinduktivität: 0.16±10% mH
• Leitungswiderstand: 0.024±10% Ω
• Gehäuselänge (L): 126 mm
• Gehäuselänge mit Bremse (LB): 171 mm
• Gewicht: 4.14/6.25 kg
• Feedback-Element (Option): Magnetischer Hall / Hall + inkrementaler 2500-Linien-Encoder (optional)
• Isolationswiderstand: DC500V, >20 MΩ (Klasse F)
• Durchschlagfestigkeit: 800VAC/1s/5mA
• Betriebsumgebung: Temperatur: -20 bis 40°C (optional -40 bis 40°C); Luftfeuchte: 20% bis 80% rF (nicht kondensierend); Höhe unter 1000 m (Leistungsreduktion bei Überschreitung der angegebenen Temperatur- oder Höhenbereiche)
• Schutzart: IP54 (IP65 optional)
• Teilenummer: CW110BLBT-05030-L6-H
