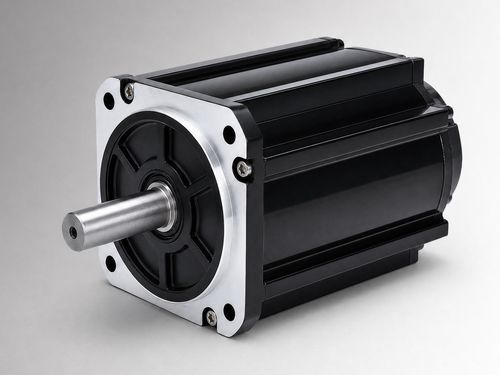

Bürstenloser Motor CW130BLBT-05030-L1-H

DCGleichstromBLDC

Übersicht
CW130BLBT-05030-L1-H ist ein 130 mm Baugröße bürstenloser Gleichstrommotor, ausgelegt auf 1550 W, 24 VDC, 5 N·m bei 3000 rpm. Entwickelt für OEM- und Systemintegrationsbewertungen in elektro-hydraulischen Pumpenantrieben, mobilen Funktionen und Umrüstprojekten von bürstenbehafteten DC-Antrieben. Kann auch für kompakte Industrieanlagen und Hilfsantriebe in Betracht gezogen werden, wenn Spannung, Last, Einschaltdauer, Montage-Schnittstelle und Umgebungsbedingungen des Projekts bestätigt sind.

Hauptmerkmale

• Nennleistung 1550 W
• Nennspannung 24 VDC
• Nennmoment 5 N·m bei 3000 rpm
• Nennstrom 76±10% Arms

Elektrische & mechanische Spezifikationen

• Nennleistung: 1550 W
• Nennspannung: 24 VDC
• Nennmoment: 5 N·m
• Nennspeed: 3000 rpm
• Nennstrom: 76±10% Arms
• Rahmengröße: 130 mm
• Drehmomentkonstante: 0,06±10% N·m/A
• Rotorträgheit: 12±10% kg·m² × 10⁻⁴
• Gegen-EMF: 3,9±10% V/krpm
• Leitungsinduktivität: 0,027±10% mH
• Leitungswiderstand: 0,014±10% Ω
• Gehäuselänge (L): 119 mm; Gehäuselänge mit Bremse (LB): 166 mm
• Gewicht: 6 / 7,8 kg

Technische Daten

• Feedback-Element (Option): Magnetischer Hall oder Hall + 2500-linien inkrementaler Encoder
• Isolationswiderstand: DC 500 V, >20 MΩ (Klasse F)
• Durchschlagfestigkeit: 800 VAC / 1 s / 5 mA
• Betriebsumgebung: Temperatur -20 bis 40 °C (optional -40 bis 40 °C); Luftfeuchtigkeit 20–80% RH (ohne Kondensation); Höhe unter 1000 m (Leistungsreduzierung oberhalb)
• Schutzart: IP54 (IP65 optional)
• Teilenummer: CW130BLBT-05030-L1-H
