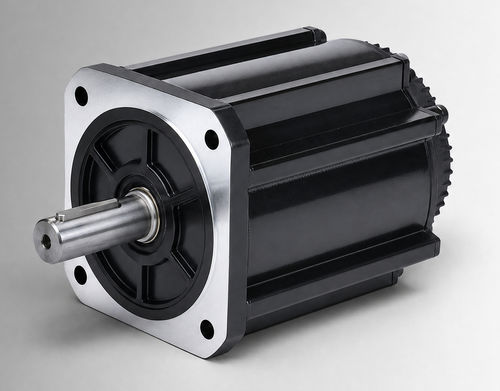

BLDC-Motor CW180BLBT-48015-L3-H

48 VIP65IP54

Produktübersicht
CW180BLBT-48015-L3-H ist ein 180 mm Gehäuse bürstenloser Gleichstrommotor (BLDC) mit Nennleistung 7500 W, 48 VDC, 48 N·m bei 1500 rpm. Entwickelt für OEM- und Systemintegrationsbewertungen in elektro-hydraulischen Pumpenantrieben, mobilen Arbeitsfunktionen und als Upgrade von bürstenbehafteten DC-Motoren. Kann auch für kompakte Industriegeräte und Hilfsantriebe geprüft werden, wenn Spannung, Last, Einschaltdauer, Montage-Schnittstelle und Umgebungsbedingungen für das Projekt bestätigt sind.

Wesentliche Merkmale

• Nennleistung: 7500 W
• Nennspannung: 48 VDC
• Nennmoment: 48 N·m bei 1500 rpm
• Nennstrom: 196±10% Arms

Elektrische & mechanische Spezifikationen

• Nennleistung: 7500 W
• Nennspannung: 48 VDC
• Nennmoment: 48 N·m
• Nennlaufzahl: 1500 rpm
• Nennstrom: 196±10% Arms
• Rahmengröße: 180 mm
• Drehmomentkonstante: 0,24±10% N·m/A
• Rotorträgheit: 150±10% kg·m² × 10⁻⁴
• Back-EMF: 14,5±10% V/krpm
• Leitungsinduktivität: 0,131±10% mH
• Leitungswiderstand: 0,012±10% Ω
• Gehäuselänge (L): 264 mm
• Gehäuselänge mit Bremse (LB): 319 mm
• Gewicht: 32/34 kg
• Feedback-Element (Option): Magnetischer Hall / Hall + 2500-Linien Inkrementalencoder (optional)
• Isolationswiderstand: DC500V, >20 MΩ (Klasse F)
• Dielektrische Festigkeit: 800VAC/1s/5mA
• Betriebsumgebung: Temperatur: -20 bis 40°C (optional -40 bis 40°C); Luftfeuchte: 20%–80% (ohne Kondensation); Höhe: <1000 m (Leistungsanpassung bei Überschreitung)
• Schutzart: IP54 (IP65 optional)
• Teilenummer: CW180BLBT-48015-L3-H

Mechanische Zeichnungen und Merkmale

• Mechanische Zeichnung — 180 mm Standardstruktur
• Mechanische Zeichnung — 180 mm ventilatorgekühlte Struktur
• Drehmoment-Drehzahl-Charakteristik

Technische Spezifikationen

• Modell / Teilenummer: CW180BLBT-48015-L3-H
• Nennleistung: 7500 W
• Nennspannung: 48 VDC
• Nennmoment: 48 N·m
• Nennlaufzahl: 1500 rpm
• Nennstrom: 196±10% Arms
• Rahmengröße: 180 mm
• Drehmomentkonstante: 0,24±10% N·m/A
• Rotorträgheit: 150±10% kg·m² × 10⁻⁴
• Back-EMF: 14,5±10% V/krpm
• Leitungsinduktivität: 0,131±10% mH
• Leitungswiderstand: 0,012±10% Ω
• Gehäuselänge (L): 264 mm
• Gehäuselänge mit Bremse (LB): 319 mm
• Gewicht: 32/34 kg
• Feedback-Optionen: Magnetischer Hall; Hall + 2500-Linien Inkrementalencoder (optional)
• Isolierung & dielektrisch: DC500V >20 MΩ (Klasse F); 800VAC/1s/5mA
• Betriebsbereich: -20 bis 40°C (optional -40 bis 40°C); 20%–80% LF; Höhe unter 1000 m (Leistungsanpassung darüber)
• Schutzklasse: IP54 (IP65 optional)
