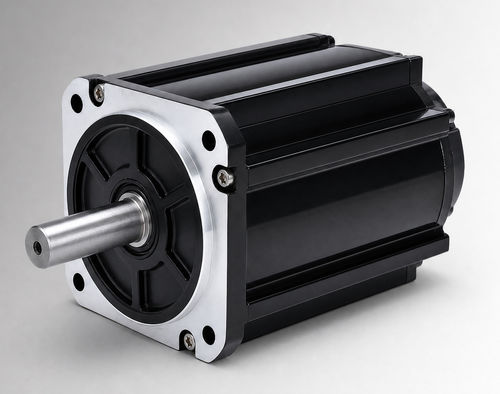

Bürstenloser Motor CW130BLBT-05030-L9-H

BLDC144 Vmit Bremse

Produktübersicht
CW130BLBT-05030-L9-H ist ein 130 mm Gehäuse BLDC-Motor mit einer Nennleistung von 1550 W und Nennspannung 144 VDC. Er liefert 5 N·m bei 3000 U/min und ist für OEM- und Systemintegration in elektro-hydraulischen Pumpenantrieben, mobilen Arbeitsfunktionen und als Upgrade für bürstenbehaftete DC-Antriebe ausgelegt. Eignung prüfen, sobald Spannung, Last, Einschaltdauer, Montageinterface und Umgebungsbedingungen festgelegt sind.

Wichtige Merkmale

• Nennleistung 1550 W
• Nennspannung 144 VDC
• Nennmoment 5 N·m bei 3000 U/min
• Nennstrom 12,5±10% Arms

Technische Daten

• Nennleistung — 1550 W
• Nennspannung — 144VDC
• Nennmoment — 5 N·m
• Nennspeed — 3000 U/min
• Nennstrom — 12,5±10% Arms
• Rahmengröße — 130 mm
• Drehmomentkonstante — 0,39±10% N·m/A
• Rotorträgheit — 12±10% kg·m² × 10⁻⁴
• Gegen-EMK — 24±10% V/krpm
• Leitungsinduktivität — Nicht spezifiziert; Toleranz ±10%
• Leitungswiderstand — Nicht spezifiziert; Toleranz ±10%
• Gehäuselänge (L) — 119 mm
• Gehäuselänge mit Bremse (LB) — 166 mm
• Gewicht — 6 / 7,8 kg (ohne / mit Bremse)
• Rückführungselement (Option) — Magnetischer Hall; Hall + 2500-Linien Inkrementalgeber (optional)
• Isolationswiderstand — DC500V, >20 MΩ (Klasse F)
• Durchschlagsfestigkeit — 800VAC / 1s / 5mA
• Betriebsumgebung — Temperatur -20 bis 40°C (optional -40 bis 40°C); Luftfeuchte 20%–80% rF (nicht kondensierend); Höhe unter 1000 m (Leistungsanpassung darüber)
• Schutzart — IP54 (IP65 optional)
• Teilenummer — CW130BLBT-05030-L9-H

Optionen und mechanische Details

• Rahmen: 130 mm Standard; ventilatorgekühlte Variante verfügbar
• Mechanische Längen: L = 119 mm, LB (mit Bremse) = 166 mm
• Gewicht: 6 kg (Standard) / 7,8 kg (mit Bremse)
• Feedback-Optionen: Magnetischer Hall oder Hall + 2500-Linien Inkrementalgeber
• Schutz- und Umweltoptionen: IP65-Upgrade und -40°C-Qualifikation verfügbar
• Mechanische Zeichnungen und Drehmoment-Drehzahl-Kurven verfügbar für die Integration

Anwendungen

• Elektrohydraulische Pumpenantriebe
• Mobile Ausrüstungen und Fahrzeug-Funktionen
• Retrofit-Projekte von bürstenbehafteten DC-Motoren
• Kompakte Industrieausrüstungen und Hilfsantriebe
