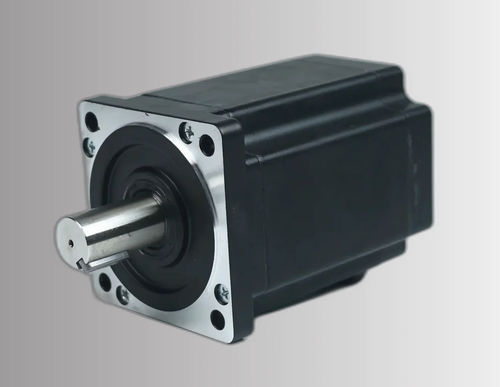

Bürstenloser Motor CW80BLMC83-200L220-00

DC3-PhasenBLDC

Produktübersicht
Der CW80BLMC83-200L220-00 ist ein 80 mm (NEMA 32) 3‑Phasen bürstenloser Gleichstrommotor mit einer Nennleistung von 200 W. Entwickelt für industrielle Automatisierung, Robotik und Präzisionsantriebe, betrieben bei 24 ±10% VDC mit einer Nenndrehzahl von 2000 U/min und einem Nenndrehmoment von 0,96 N·m.

Wesentliche Merkmale

• Nennleistung: 200 W
• Versorgungsspannung: 24 ±10% VDC
• Nennmoment: 0,96 N·m bei 2000 U/min
• Gehäusegröße: 80 mm (NEMA 32)
• 3‑Phasen bürstenloses Design für präzise Drehzahl‑ und Drehmomentregelung
• Maximale Drehzahl: 3300 U/min; maximales Drehmoment: 1,92 N·m
• Nennstrom: 12 A; Isolationsklasse: F

Schnellübersicht

• Nennleistung: 200 W
• Nennspannung: 24 ±10% VDC
• Nennspeed: 2000 U/min
• Nennmoment: 0,96 N·m
• Nennstrom: 12 A
• Gehäuse: 80 mm (NEMA 32)
• Gewicht: 1,65 kg

Elektrische Spezifikationen

• Polzahl: 4
• Phasen: 3
• Spannungskonstante: 5,5 ±5% Vrms/kRPM
• Leitungswiderstand: 0,16 ±5% Ω (20°C)
• Leitungsinduktivität: 0,5 ±10% mH
• Isolationswiderstand: 50 MΩ (500 VDC)
• Max Drehzahl: 3300 U/min; Max Drehmoment: 1,92 N·m

Mechanische Zeichnung & Leistung
Mechanische Zeichnungen und Drehmoment‑Drehzahl‑Kurven werden für die 80 mm BLDC‑Motorserie bereitgestellt, um bei Montage, Maßprüfung und Leistungsbewertung zu unterstützen. Siehe Zeichnungen für Wellenmaße, Befestigungslochbild und Steckerlokationen.

Bestellung & Support

• Teilenummer: CW80BLMC83-200L220-00
• Gewicht: 1,65 kg
• Kompatibel mit standardmäßigen 3‑Phasen BLDC‑Controllern; Verkaufsberatung für empfohlene Treibereinstellungen
• Optionen und Anpassungen (Wicklungen, Steckverbinder, Montageänderungen) auf Anfrage verfügbar
