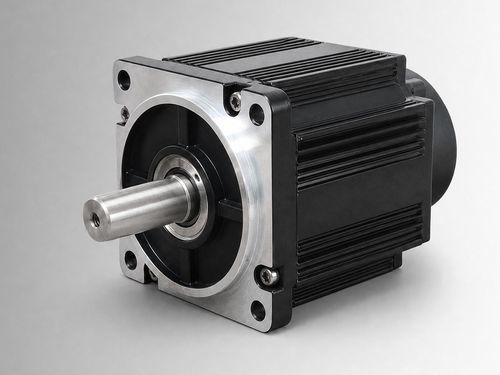

BLDC-Motor CW110BLBT-07530-L3-H

48 Vmit BremseIP65

Produktbeschreibung
Der CW110BLBT-07530-L3-H ist ein 110 mm Rahmen bürstenloser Gleichstrommotor (BLDC) mit Nennleistung 2350 W, 48 VDC und Nennmoment 7,5 N·m bei 3000 U/min. Entwickelt für OEM- und Systemintegrationsbewertungen in elektro-hydraulischen Pumpenantrieben, mobilen Funktionen und zur Umrüstung von bürstenbehafteten DC-Motoren. Geeignet für kompakte Industrieanwendungen und Nebenantriebe nach Prüfung von Spannung, Last, Betriebszyklus und Montageinterface.

Wesentliche Merkmale

• Nennleistung: 2350 W
• Nennspannung: 48 VDC
• Nennmoment: 7,5 N·m @ 3000 U/min
• Nennstrom: 59 ±10% Arms

Schnellübersicht

• Gehäusegröße: 110 mm
• Nenn Drehzahl: 3000 U/min
• Drehmomentkonstante: 0,128 ±10% N·m/A
• Rotorträgheit: 10,9 ±10% ×10⁻⁴ kg·m²
• Gegen-EMK: 7,7 ±10% V/krpm
• Gehäuselänge (L): 156 mm; mit Bremse (LB): 193 mm
• Gewicht: 6,36 / 8,47 kg

Elektrische & mechanische Spezifikationen
Nennleistung: 2350 W
Nennspannung: 48 VDC
Nennmoment: 7,5 N·m
Nenn Drehzahl: 3000 U/min
Nennstrom: 59 ±10% Arms
Gehäusegröße: 110 mm
Drehmomentkonstante: 0,128 ±10% N·m/A
Rotorträgheit: 10,9 ±10% ×10⁻⁴ kg·m²
Gegen-EMK: 7,7 ±10% V/krpm
Leitungsinduktivität: nicht spezifiziert; Toleranz ±10%
Leitungswiderstand: nicht spezifiziert; Toleranz ±10%
Gehäuselänge (L): 156 mm
Gehäuselänge mit Bremse (LB): 193 mm
Gewicht: 6,36 / 8,47 kg
Feedback (Option): Magnetischer Hall oder Hall + 2500-liniger Inkrementalgeber
Isolationswiderstand: DC 500 V, >20 MΩ (Klasse F)
Durchschlagsfestigkeit: 800 VAC / 1 s / 5 mA
Betriebstemperatur: -20 bis 40°C (optional -40 bis 40°C)
Feuchte: 20%–80% RH (ohne Kondensation)
Höhe: empfohlen unter 1000 m (Leistungsanpassung außerhalb der Bereiche)
Schutzart: IP54 (IP65 optional)
Teilenummer: CW110BLBT-07530-L3-H

Anwendungen & Integration
Zur Bewertung und Integration durch OEMs und Systemintegratoren in elektro-hydraulische Antriebe, mobile Aktuatoren, Nebenantriebe und für Retrofit-Anwendungen zur Ablösung bürstenbehafteter Motoren. Prüfen Sie elektrische Schnittstelle, thermisches Management und mechanische Befestigung vor Serienbetrieb.

Optionen & Konformität
Optionen: IP65-Schutz, Hall + 2500-liniger Inkrementalgeber, erweiterter Kaltbetrieb. Erfüllt die oben genannten Isolations- und Dielektrizitätsanforderungen; projektspezifische Umwelt- und EMV-Anforderungen bestätigen.
