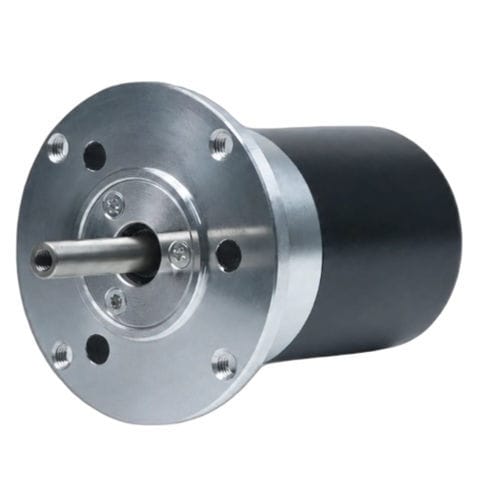

DC-Motor CW57BLMA74-100L2110-00

dreiphasig3-PhasenBLDC

Übersicht
Der CW57BLMA74-100L2110-00 ist ein 57mm (NEMA 23) 3‑phasiger bürstenloser DC-Motor mit 100W bei 24VDC (±10%) und bis zu 11000 U/min. Entwickelt für industrielle Automatisierung, Robotik und präzise Bewegungssteuerung, bietet er kompakte Integration und hohe Drehzahlleistung.

Wesentliche Merkmale

• 100W Nennleistung
• Versorgungsspannung 24VDC ±10%
• Nennmoment 86 mN·m bei 11000 U/min
• Gehäusegröße 57mm (NEMA 23)
• 3‑phasen bürstenloses Design für gleichmäßigen Betrieb

Zusammenfassung
Nennleistung | 100W
Nennspannung | 24VDC ±10%
Nennspeed | 11000RPM
Nennmoment | 86 mN·m
Nennstrom | 5A
Gehäusegröße | 57mm (NEMA 23)

Produktdatenblatt
CW57BLMA74-100L2110-00

Elektrische Daten
Parameter | Wert
Polzahl | 3
Phasen | 3
Nennspannung | 24VDC ±10%
Nennleistung | 100W
Nennspeed | 11000RPM
Nennmoment | 86 mN·m
Nennstrom | 5A
Leitungswiderstand | 0.087 ±5% Ω bei 20°C
Leitungsinduktivität | 0.08 ±10% mH
Isolationswiderstand | 100 MΩ bei 500 VDC
Isolationsklasse | B (130°C)
Steuerungsart | Drehzahlregelung
Gehäusegröße | 57mm (NEMA 23)
Teilenummer | CW57BLMA74-100L2110-00

Mechanik & Leistung
Mechanische Zeichnung und Drehmoment‑Drehzahl‑Kennlinie für die 57mm BLDC‑Motorserie werden zur Unterstützung der Integration und Leistungsauswertung bereitgestellt.

Technische Daten

• Modell / Teilenummer: CW57BLMA74-100L2110-00
• Gehäusegröße: 57mm (NEMA 23)
• Nennleistung: 100W
• Nennspannung: 24VDC ±10%
• Nennspeed: 11000 RPM
• Nennmoment: 86 mN·m
• Nennstrom: 5 A
• Polzahl: 3
• Phasen: 3
• Leitungswiderstand: 0.087 ±5% Ω bei 20°C
• Leitungsinduktivität: 0.08 ±10% mH
• Isolationswiderstand: 100 MΩ bei 500 VDC
• Isolationsklasse: B (130°C)
• Steuerungsart: Drehzahlregelung
