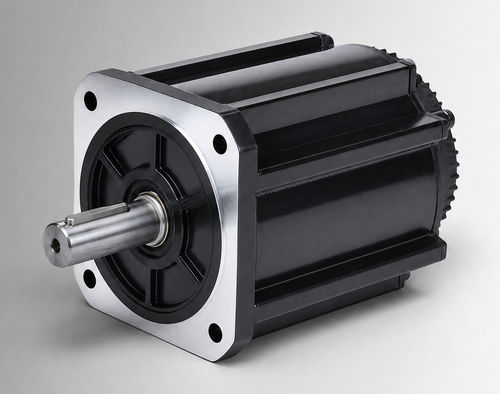

DC-Motor CW180BLBT-19020-L9-H

bürstenlos144 Vmit Bremse

Produktübersicht
Der CW180BLBT-19020-L9-H ist ein bürstenloser Gleichstrommotor mit 180 mm Baugröße, Nennleistung 4000 W, 144 VDC, Nennmoment 19 N·m bei 2000 rpm. Er ist für OEM- und Systemintegrationsbewertungen vorgesehen, z. B. für elektrohydraulische Pumpenantriebe, mobile Arbeitsfunktionen und Upgrades von bürstenbehafteten DC-Motoren. Ebenso kann er für kompakte Industrieanlagen und Hilfsantriebe geprüft werden, sofern projektbezogene Spannung, Last, Einschaltdauer, Montageinterface und Umweltbedingungen bestätigt sind.

Wesentliche Merkmale

• 4000 W Nennleistung
• 144 VDC Nennspannung
• 19 N·m Nennmoment bei 2000 rpm
• 34±10% Arms Nennstrom

Mechanische Zeichnungen und Daten
Mechanische Zeichnungen und Drehmoment-Drehzahl-Kennlinien werden für die 180 mm Standard- und Lüftergekühlten Ausführungen bereitgestellt, um die mechanische Integration und Leistungsbewertung zu unterstützen.

Eigenschaften / technische Daten

• Nennleistung: 4000 W
• Nennspannung: 144 VDC
• Nennmoment: 19 N·m
• Nennspeed: 2000 rpm
• Nennstrom: 34±10% Arms
• Baugröße: 180 mm
• Drehmomentkonstante: 0,56±10% N·m/A
• Rotorträgheit: 90±10% kg·m² × 10^-4
• Gegen-EMK: 34±10% V/krpm
• Leitungsinduktivität: nicht spezifiziert; Toleranz ±10%
• Leitungswiderstand: nicht spezifiziert; Toleranz ±10%
• Gehäuselänge (L): 226 mm
• Gehäuselänge mit Bremse (LB): 319 mm
• Gewicht: 22.7/34 kg
• Feedback-Element (Option): Magnetischer Hall / Hall + 2500-Linien Inkrementalgeber (optional)
• Isolationswiderstand: DC 500 V, >20 MΩ (Klasse F)
• Dielektrische Festigkeit: 800 VAC / 1 s / 5 mA
• Betriebsumgebung: Temperatur -20 bis 40°C (-40 bis 40°C optional); Feuchte 20% bis 80% RH (nicht kondensierend); Höhe unter 1000 m (Leistungsreduzierung bei Überschreitung)
• Schutzart: IP54 (IP65 optional)
• Teilenummer: CW180BLBT-19020-L9-H
