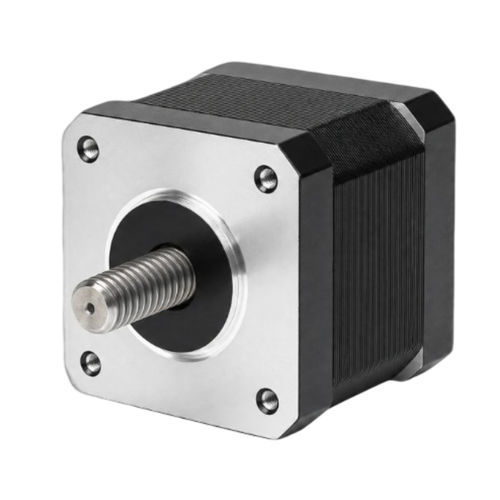

Bürstenloser Motor CW42BLB38-16L218-013-PhasenDCBLDC
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- bürstenlos, 3-Phasen, DC, BLDC
- Spannung
- 24 V
- Konfiguration
- NEMA 17
- Anzahl der Pole
- 8-polig
- Leistung
0,02 kW
(0,02 hp)- Drehmoment
Min: 0,085 Nm
(0,062693 ft.lb)Max: 0,17 Nm
(0,125386 ft.lb)- Rotationsgeschwindigkeit
Min: 1.800 rpm
(11.309,7336 rad.min-1)Max: 2.300 rpm
(14.451,3262 rad.min-1)- Durchmesser
42 mm
(1,65 in)
Beschreibung
Kurze Beschreibung
Der CW42BLB38-16L218-01 ist ein 42 mm (NEMA 17) 3‑phasen bürstenloser Gleichstrommotor mit 16 W, ausgelegt für industrielle Automatisierung, Robotik und präzise Bewegungssteuerung. Nennspannung 24 ±10% VDC, Nenndrehzahl 1800 U/min.
Hauptmerkmale
Elektrische Spezifikationen (Tabelle)
Poles — 8
Phases — 3
Nennspannung — 24 ±10% VDC
Nennleistung — 16 W
Nenn-Drehzahl — 1800 RPM
Nennmoment — 0,085 Nm
Nennstrom — Noch festzulegen A
Max. Drehzahl — 2300 RPM
Max. Moment — 0,17 Nm
Spannungskonstante — 5,9 ±5% V/kRPM
Leitungswiderstand — 4,3 ±5% Ω (20°C)
Leitungsinduktivität — 2,0 ±10% mH
Isolationswiderstand — 100 MΩ (500 VDC)
Isolationsklasse — B 130°C
Gewicht — 0,3 kg
Gehäusegröße — 42 mm (NEMA 17)
Teilenummer — CW42BLB38-16L218-01
Mechanik & Leistung
Mechanische Zeichnung für die 42 mm BLDC-Motorserie verfügbar. Drehmoment–Drehzahl‑Kennlinie und Leistungsdaten für das Modell CW42BLB38-16L218-01 liegen zur Unterstützung der Systemintegration und Auslegung bei.
Eigenschaften / technische Spezifikationen
Der CW42BLB38-16L218-01 ist ein 42 mm (NEMA 17) 3‑phasen bürstenloser Gleichstrommotor mit 16 W, ausgelegt für industrielle Automatisierung, Robotik und präzise Bewegungssteuerung. Nennspannung 24 ±10% VDC, Nenndrehzahl 1800 U/min.
Hauptmerkmale
- Nennleistung: 16 W
- Versorgungsspannung: 24 ±10% VDC
- Nennmoment: 0,085 Nm bei 1800 U/min
- Gehäusegröße: 42 mm (NEMA 17)
- 3‑Phasen bürstenloses Design für präzisen, ruhigen Lauf
Elektrische Spezifikationen (Tabelle)
Poles — 8
Phases — 3
Nennspannung — 24 ±10% VDC
Nennleistung — 16 W
Nenn-Drehzahl — 1800 RPM
Nennmoment — 0,085 Nm
Nennstrom — Noch festzulegen A
Max. Drehzahl — 2300 RPM
Max. Moment — 0,17 Nm
Spannungskonstante — 5,9 ±5% V/kRPM
Leitungswiderstand — 4,3 ±5% Ω (20°C)
Leitungsinduktivität — 2,0 ±10% mH
Isolationswiderstand — 100 MΩ (500 VDC)
Isolationsklasse — B 130°C
Gewicht — 0,3 kg
Gehäusegröße — 42 mm (NEMA 17)
Teilenummer — CW42BLB38-16L218-01
Mechanik & Leistung
Mechanische Zeichnung für die 42 mm BLDC-Motorserie verfügbar. Drehmoment–Drehzahl‑Kennlinie und Leistungsdaten für das Modell CW42BLB38-16L218-01 liegen zur Unterstützung der Systemintegration und Auslegung bei.
Eigenschaften / technische Spezifikationen
- Gehäusegröße: 42 mm (NEMA 17)
- Nennleistung: 16 W
- Nennspannung: 24 ±10% VDC
- Nenn-Drehzahl: 1800 RPM (Max. 2300 RPM)
- Nennmoment: 0,085 Nm (Max. 0,17 Nm)
- Phasen: 3
- Pole: 8
- Spannungskonstante: 5,9 ±5% V/kRPM
- Leitungswiderstand: 4,3 ±5% Ω (20°C)
- Leitungsinduktivität: 2,0 ±10% mH
- Isolationswiderstand: 100 MΩ @ 500 VDC
- Isolationsklasse: B (130°C)
- Gewicht: 0,3 kg
- Teilenummer: CW42BLB38-16L218-01
