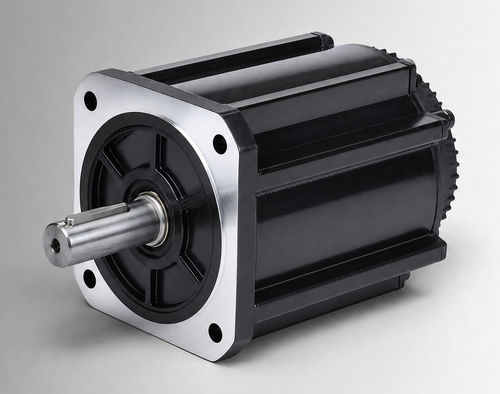

Bürstenloser Motor CW180BLBT-48020-L9-H

DCBLDC144 V

Produktübersicht
Der CW180BLBT-48020-L9-H ist ein bürstenloser Gleichstrommotor (BLDC) mit 180 mm Gehäuse, 10000 W bei 144 VDC und einem Nennmoment von 48 N·m bei 2000 U/min. Entwickelt für OEMs und Systemintegratoren; geeignet für elektro-hydraulische Pumpenantriebe, mobile Arbeitsfunktionen und Nachrüstungen von bürstenbehafteten DC-Motoren. Einsatz nach Prüfungen von Spannung, Last, Betriebszyklus, Einbauschnittstelle und Umgebungsbedingungen.

Wichtige Merkmale

• Nennleistung: 10000 W
• Nennspannung: 144 VDC
• Nennmoment: 48 N·m @ 2000 U/min
• Nennstrom: 86 ±10% Arms
• Gehäusegröße: 180 mm

Elektrische & mechanische Spezifikationen

• Modell / Teilenummer: CW180BLBT-48020-L9-H
• Nennleistung: 10000 W
• Nennspannung: 144 VDC
• Nennmoment: 48 N·m
• Nenn Drehzahl: 2000 U/min
• Nennstrom: 86 ±10% Arms
• Drehmomentkonstante: 0,56 ±10% N·m/A
• Back-EMF: 33,5 ±10% V/krpm
• Rotordrehmomentträgheit: 153 ±10% ×10⁻⁴ kg·m²
• Leitungsinduktivität / -widerstand: nicht angegeben; Toleranz ±10%
• Gehäuselänge (L): 264 mm (319 mm mit Bremse)
• Gewicht: 32 kg (ohne Bremse) / 34 kg (mit Bremse)
• Feedback: Magnetischer Hall; Hall + 2500-Strich inkrementaler Encoder (optional)
• Isolationswiderstand: DC 500 V, >20 MΩ (Klasse F)
• Dielektrische Festigkeit: 800 VAC / 1 s / 5 mA
• Betriebstemperatur: -20 bis 40°C (optional -40 bis 40°C)
• Luftfeuchte: 20% bis 80% rF (nicht kondensierend)
• Höhe: empfohlen unter 1000 m (Drosselung oberhalb)
• Schutzart: IP54 (IP65 optional)

Anwendungsbereiche

• Elektro-hydraulische Pumpenantriebe und Aktuatoren
• Mobile Maschinen und Arbeitsfunktionen
• Nachrüstungen von gebürsteten DC-Motoren
• Kompakte Industrieanlagen und Nebenantriebe

Optionen & Bestellung

• Feedback-Optionen: Magnetischer Hall oder Hall + 2500-Strich inkrementaler Encoder
• Optionen: IP65, erweiterter Temperaturbereich (-40 bis 40°C), integrierte Bremse (LB-Konfiguration)
• Teilenummer: CW180BLBT-48020-L9-H — Optionen bei Bestellung angeben
