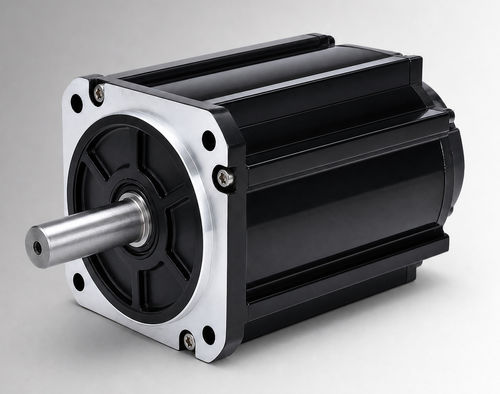

Bürstenloser Motor CW130BLBT-05030-L6-H

DCBLDC96 V

Produktübersicht
Der CW130BLBT-05030-L6-H ist ein 130 mm Rahmen BLDC-Motor (bürstenloser Gleichstrommotor) mit einer Nennleistung von 1550 W bei 96 VDC. Das Nennmoment beträgt 5 N·m bei 3000 U/min. Entwickelt zur OEM-Bewertung und Systemintegration in Anwendungen wie elektro-hydraulischen Pumpenantrieben, mobilen Arbeitsfunktionen und als Upgrade für bürstenbehaftete DC-Systeme. Auch einsetzbar in kompakten Industriemaschinen und Hilfsantrieben nach Bestätigung von Spannung, Last, Einschaltdauer, Einbauschnittstelle und Umgebungsbedingungen.

Wesentliche Merkmale

• Nennleistung: 1550 W
• Nennspannung: 96 VDC
• Nennmoment: 5 N·m @ 3000 U/min
• Nennstrom: 17,5±10% Arms
• Baubreite: 130 mm
• Optionale Rückmeldung: Hall / Hall + 2500‑Linien Inkrementalencoder
• Schutzart: IP54 Standard (IP65 optional)

Elektrische & mechanische Daten

• Teilenummer: CW130BLBT-05030-L6-H
• Nennleistung: 1550 W
• Nennspannung: 96 VDC
• Nennmoment: 5 N·m
• Nennspeed: 3000 U/min
• Nennstrom: 17,5±10% Arms
• Drehmomentkonstante: 0,27±10% N·m/A
• Rotorträgheit: 12±10% ×10⁻⁴ kg·m²
• Back‑EMF: 15,6±10% V/krpm
• Leitungsinduktivität: 0,25±10% mH
• Leitungswiderstand: 0,024±10% Ω
• Gehäuselänge (L): 119 mm
• Gehäuselänge mit Bremse (LB): 166 mm
• Gewicht: 6 kg (Standard) / 7,8 kg (mit Bremse)
• Feedback: Hall oder Hall + 2500‑Linien Encoder (optional)
• Isolationswiderstand: DC 500 V, >20 MΩ (Klasse F)
• Dielektrische Festigkeit: 800 VAC / 1 s / 5 mA

Mechanische Zeichnungen & Diagramme

• Mechanische Zeichnung — 130 mm Standardaufbau
• Mechanische Zeichnung — 130 mm mit Lüfterkühlung
• Drehmoment‑Drehzahl Kennlinie (produktabhängig)

Produktdatenblatt
Datasheet-ID: CW130BLBT-05030-L6-H (Herstellerdatenblatt zum Download verfügbar).

Betriebsumgebung & Schutzart

• Betriebstemperatur: -20 bis 40°C (optional -40 bis 40°C)
• Feuchte: 20% bis 80% rF (ohne Kondensation)
• Höhe: empfohlen unter 1000 m (bei höheren Temperaturen/Höhen mögliche Leistungsanpassung)
• Schutzklasse: IP54 Standard (IP65 optional)
