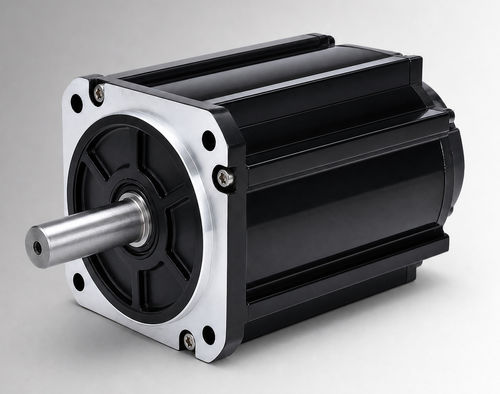

Bürstenloser Motor CW130BLBT-19020-L3-H

DC48 Vmit angeflanschtem Encoder

Produktübersicht
CW130BLBT-19020-L3-H ist ein bürstenloser DC-Motor mit 130 mm Rahmen, Nennleistung 4000 W bei 48 VDC und Nennmoment 19 N·m bei 2000 U/min. Entwickelt für OEM- und Systemintegrationsbewertungen in elektro-hydraulischen Pumpenantrieben, mobilen Arbeitsfunktionen und als Upgrade für bürstenbehaftete DC-Motoren. Ebenfalls geeignet zur Prüfung für kompakte Industrieanlagen und Hilfsantriebe, sofern Projektspannung, Belastung, Betriebszyklus, Schnittstelle und Umgebungsbedingungen bestätigt sind.

Schlüsselpunkte

• Nennleistung: 4000 W
• Nennspannung: 48 VDC
• Nennmoment: 19 N·m @ 2000 U/min
• Nennstrom: 97±10% Arms
• Rahmengröße: 130 mm

Elektrische & mechanische Daten

• Nennleistung — 4000 W
• Nennspannung — 48 VDC
• Nennmoment — 19 N·m
• Nenn Drehzahl — 2000 U/min
• Nennstrom — 97±10% Arms
• Drehmomentkonstante — 0,19±10% N·m/A
• Rotorinertie — 25,2±10% kg·m² × 10⁻⁴
• Back-EMF — 11,8±10% V/krpm
• Leiterinduktivität — 0,07±10% mH
• Leiterwiderstand — 0,015±10% Ω
• Gehäuselänge (L) — 181 mm; mit Bremse (LB) — 221 mm
• Gewicht — 14 / 15,8 kg
• Schutzart — IP54 (IP65 optional)
• Betriebstemperatur — -20 bis 40 °C (optional -40 bis 40 °C)
• Feuchte — 20% bis 80% rF (nicht kondensierend)

Feedback & elektrische Sicherheit

• Feedback-Optionen: Magnetischer Hall; Hall + 2500-Linien inkrementaler Encoder (optional)
• Isolationswiderstand — DC500V, >20 MΩ (Klasse F)
• Durchschlagfestigkeit — 800 VAC / 1s / 5 mA

Mechanische Zeichnungen & Diagramme verfügbar

• Mechanische Zeichnung — 130 mm Standardaufbau
• Mechanische Zeichnung — 130 mm ventilatorgekühlter Aufbau
• Drehmoment-Drehzahl-Kennlinie (Diagramm)

Typische Anwendungen

• Elektro-hydraulische Pumpenantriebe
• Mobile Geräte und Arbeitsfunktionen
• Austausch/Upgrade von bürstenbehafteten DC-Motoren
• Kompakte Industriemaschinen und Hilfsantriebe
