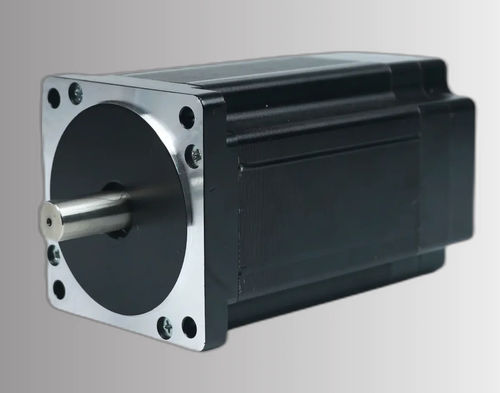

Bürstenloser Motor CW86BLA126-750H230-02

DC3-Phasen220 V

Produktübersicht
Der CW86BLA126-750H230-02 ist ein 3‑phasen bürstenloser Gleichstrommotor mit 86 mm (NEMA 34) Gehäuse, Nennleistung 750 W bei 220 ± 10% VAC. Er liefert eine Nenndrehzahl von 3000 RPM und ein Nennmoment von 2,4 N·m für industrielle Automatisierung, Robotik und präzise Bewegungssteuerung.

Wesentliche Merkmale

• Modell: CW86BLA126-750H230-02
• Nennleistung: 750 W
• Versorgungsspannung: 220 ± 10% VAC
• Nennmoment 2,4 N·m bei 3000 RPM (Max. Moment 4,8 N·m)
• 86 mm (NEMA 34) Gehäuse, 3‑phasen bürstenloser DC

Elektrische Daten
Polzahl: 8
Phasen: 3
Nennspannung: 220 ± 10% VAC
Nennleistung: 750 W
Nenn Drehzahl: 3000 RPM
Nennmoment: 2,4 N·m
Nennstrom: 8,5 A
Max. Drehzahl: 3500 RPM
Max. Moment: 4,8 N·m
Spannungskonstante: 51,67 ±5% V/kRPM
Leitungswiderstand: 2,5 ±5% Ω (20°C)
Leitungsinduktivität: 7,0 ±10% mH
Isolationswiderstand: 100 MΩ (500 VDC)
Isolationsklasse: B 130°C
Gewicht: 4 kg
Gehäusegröße: 86 mm (NEMA 34)
Teilenummer: CW86BLA126-750H230-02

Mechanische Zeichnung und Leistungsdiagramme
Mechanische Zeichnung und Drehmoment‑Drehzahl‑Kurve sind verfügbar zur Prüfung der Montageabmessungen und Leistungsdaten.

Technische Spezifikationen

• Serie: 86BLA Series
• Polzahl: 8
• Phasen: 3
• Spannungskonstante: 51,67 ±5% V/kRPM
• Leitungswiderstand: 2,5 ±5% Ω (20°C)
• Leitungsinduktivität: 7,0 ±10% mH
• Isolationsklasse: B 130°C
• Gewicht: 4 kg

Anwendungen

• Industrielle Automatisierung
• Robotik und Cobots
• CNC‑Maschinen und Bearbeitungszentren
• Fördertechnik und Materialfluss
• Verpackung und Pick‑and‑Place‑Systeme
