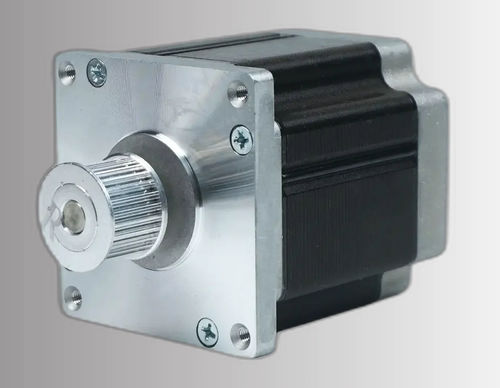

Bürstenloser Motor CW70BL77-200L6240-00

DCGleichstromdreiphasig

Produktübersicht
Der CW70BL77-200L6240-00 ist ein 70 mm (NEMA 28) 3‑Phasen bürstenloser DC‑Motor von NEOTON MOTOR. Er liefert eine Nennleistung von 200 W und ist für Hochgeschwindigkeitsanwendungen ausgelegt (Nenndrehzahl 24000 U/min) bei 72 ±10% VDC. Geeignet für Industrieautomation, Robotik, präzise Bewegungssteuerung und OEM‑Systeme, die kompakte, hochdrehzahlige Drehmomentquellen benötigen.

Wesentliche Merkmale

• Nennleistung: 200 W
• Versorgungsspannung: 72 ±10% VDC
• Nennmoment: 0,08 N·m bei 24000 U/min
• Gehäusegröße: 70 mm (NEMA 28)
• 3‑Phasen bürstenloses Design für gleichmäßigen, wartungsarmen Betrieb

Übersicht
Nennleistung — 200 W
Nennspannung — 72 ±10% VDC
Nennwellezahl — 24000 U/min
Nennmoment — 0,08 N·m
Nennstrom — TBD A
Gehäusegröße — 70 mm (NEMA 28)

Elektrische Spezifikationen (Schlüsselparameter)
Parameter — Wert
Polpaar/Polzahl — 4
Phasen — 3
Nennspannung — 72 ±10% VDC
Nennleistung — 200 W
Nennwellezahl — 24000 U/min
Nennmoment — 0,08 N·m
Nennstrom — TBD A
Max. Drehzahl — 24000 U/min
Max. Moment — 0,16 N·m
Spannungskonstante — TBD ±5% V/kRPM
Leitungswiderstand — TBD ±5% Ω (20°C)
Leitungsinduktivität — TBD ±10% mH
Isolationswiderstand — 100 MΩ (500 VDC)
Isolationsklasse — B (130°C)
Gewicht — TBD kg
Gehäusegröße — 70 mm (NEMA 28)
Teilenummer — CW70BL77-200L6240-00

Mechanische Daten & Leistung
Mechanische Zeichnung und Befestigungsmaße verfügbar für die 70 mm BLDC‑Serie. Drehmoment‑/Drehzahlkennlinie und Leistungsdiagramme für das Modell CW70BL77-200L6240-00 zur Unterstützung der Systemintegration und Regelungsabstimmung.

Technische Merkmale

• Model / Part Number: CW70BL77-200L6240-00
• Manufacturer / Brand: NEOTON MOTOR
• Frame size: 70 mm (NEMA 28)
• Rated power: 200 W
• Rated voltage: 72 ±10% VDC
• Rated speed: 24000 RPM
• Rated torque: 0.08 N·m
• Max torque: 0.16 N·m
• Max speed: 24000 RPM
• Poles: 4
• Phases: 3
• Voltage constant: TBD ±5% V/kRPM
• Line resistance: TBD ±5% Ω (20°C)
• Line inductance: TBD ±10% mH
• Insulation resistance: 100 MΩ (500 VDC)
• Insulation class: B (130°C)
• Rated current: TBD A
• Weight: TBD kg
