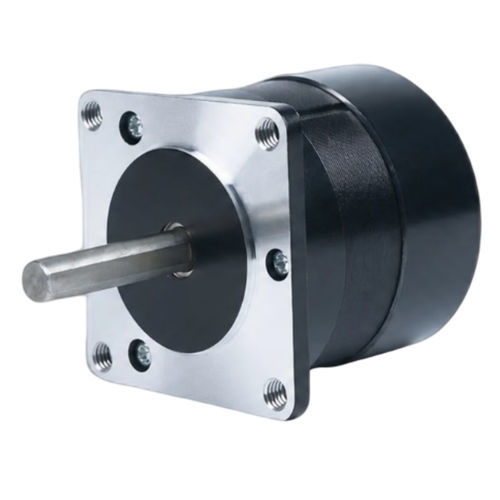

DC-Motor CW57BLMA54-100L2100-02

3-PhasenBLDC240 V

Produktübersicht
Der CW57BLMA54-100L2100-02 ist ein 57 mm (NEMA 23) dreiphasiger bürstenloser DC-Motor, entwickelt für industrielle Automatisierung, Robotik und präzise Bewegungssteuerung. Nennwerte: 100 W Leistung, 24 ±10% VDC Versorgung, Nenndrehzahl 10000 U/min und Nennmoment 0,096 N·m.

Hauptmerkmale

• 100 W Nennleistung
• 24 ±10% VDC Versorgungsspannung
• 0,096 N·m Nennmoment bei 10000 U/min
• Gehäusegröße: 57 mm (NEMA 23)
• Dreiphasige bürstenlose Ausführung für gleichmäßigen Lauf

Kurzangaben

• Nennleistung: 100 W
• Nennspannung: 24 ±10% VDC
• Nenn Drehzahl: 10000 U/min
• Nennmoment: 0,096 N·m
• Nennstrom: 10 A
• Gehäusegröße: 57 mm (NEMA 23)

Elektrische Daten (Tabelle)
Polpaarzahl: 4
Phasen: 3
Nennspannung: 24 ±10% VDC
Nennleistung: 100 W
Nenn Drehzahl: 10000 U/min
Nennmoment: 0,096 N·m
Nennstrom: 10 A
Max. Drehzahl: 15000 U/min
Max. Moment: 0,19 N·m
Spannungskonstante: 1,5 ±5% Vrms/KRPM
Leitungswiderstand: 0,3 ±5% Ω (20°C)
Leitungsinduktivität: 0,23 ±10% mH
Isolationswiderstand: 100MΩ @ 500VDC
Isolierklasse: B (130°C)
Gewicht: 0,9 kg
Gehäusegröße: 57 mm (NEMA 23)
Teilenummer: CW57BLMA54-100L2100-02

Mechanische Zeichnungen und Leistungsdaten
Mechanische Zeichnung und Drehmoment-Drehzahl-Kennlinie sind für dieses Modell verfügbar (Zeichnung zeigt Befestigung und Abmessungen; Kennlinie zeigt Drehmoment in Abhängigkeit von der Drehzahl).

Technische Daten

• Gehäuse: 57 mm (NEMA 23)
• Leistung: 100 W
• Nennspannung: 24 ±10% VDC
• Nenn Drehzahl: 10000 U/min
• Max. Drehzahl: 15000 U/min
• Nennmoment: 0,096 N·m
• Max. Moment: 0,19 N·m
• Nennstrom: 10 A
• Polpaarzahl: 4
• Phasen: 3
• Spannungskonstante: 1,5 ±5% Vrms/KRPM
• Leitungswiderstand: 0,3 ±5% Ω (20°C)
• Leitungsinduktivität: 0,23 ±10% mH
• Isolation: 100 MΩ @ 500 VDC, Klasse B (130°C)
• Gewicht: 0,9 kg
• Teilenummer: CW57BLMA54-100L2100-02
