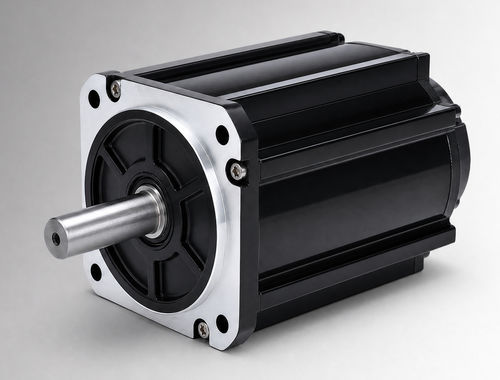

Bürstenloser Motor CW130BLBT-19020-L5-H

DCBLDC72 V

Produktübersicht
Der CW130BLBT-19020-L5-H ist ein bürstenloser Gleichstrommotor (BLDC) mit 130 mm Gehäuse, Nennleistung 4000 W, 72 VDC, 19 N·m bei 2000 rpm. Er ist für OEM- und Systemintegrationsprüfungen in elektro-hydraulischen Pumpenantrieben, mobilen Arbeitsfunktionen und beim Austausch von bürstenbehafteten DC-Antrieben vorgesehen und kann für kompakte Industrieanlagen und Nebenantriebe eingesetzt werden, wenn Spannung, Last, Einschaltdauer, Montageinterface und Umgebungsbedingungen für das Projekt bestätigt sind.

Wesentliche Merkmale

• 4000 W Nennleistung
• 72 VDC Nennspannung
• 19 N·m Nennmoment bei 2000 rpm
• 65±10% Arms Nennstrom

Schnellübersicht

• Nennleistung: 4000 W
• Nennspannung: 72 VDC
• Nennmoment: 19 N·m
• Nennspeed: 2000 rpm
• Nennstrom: 65±10% Arms
• Gehäusegröße: 130 mm

Elektrische & mechanische Spezifikationen

• Drehmomentkonstante: 0,29±10% N·m/A
• Rotorinertie: 25,2±10% kg·m² × 10⁻⁴
• Gegen-EMK: 17,7±10% V/krpm
• Leitungsinduktivität: nicht angegeben; Toleranz ±10%
• Leitungswiderstand: nicht angegeben; Toleranz ±10%
• Gehäuselänge (L): 181 mm
• Gehäuselänge mit Bremse (LB): 221 mm
• Gewicht: 14 kg (Standard) / 15,8 kg (mit Bremse)
• Rückführung: magnetische Hall-Sensoren; Hall + 2500-Linien inkrementaler Encoder (optional)
• Isolationswiderstand: DC 500 V, >20 MΩ (Klasse F)
• Dielektrische Festigkeit: 800 VAC / 1 s / 5 mA
• Betriebsumgebung: -20 bis 40 °C (Option -40 bis 40 °C); Feuchte 20–80% RH (nicht kondensierend); Höhe <1000 m
• Schutzart: IP54 (IP65 optional)
• Teilenummer: CW130BLBT-19020-L5-H

Verfügbare technische Abbildungen

• Mechanische Zeichnung — 130 mm Standardaufbau (Bild vorhanden)
• Mechanische Zeichnung — 130 mm ventilatorgekühlter Aufbau (Bild vorhanden)
• Drehmoment-Drehzahl-Kennlinie (Bild vorhanden)

Technische Spezifikationen

• Modell / Teilenummer: CW130BLBT-19020-L5-H
• Gehäusegröße: 130 mm
• Nennleistung: 4000 W
• Nennspannung: 72 VDC
• Nennmoment: 19 N·m
• Nennspeed: 2000 rpm
• Nennstrom: 65±10% Arms
• Drehmomentkonstante: 0,29±10% N·m/A
• Gegen-EMK: 17,7±10% V/krpm
• Rotorinertie: 25,2±10% kg·m² × 10⁻⁴
• Gehäuselänge (L): 181 mm; mit Bremse (LB): 221 mm
• Gewicht: 14 kg (Standard) / 15,8 kg (mit Bremse)
• Feedback-Optionen: magnetische Hall-Sensoren; Hall + 2500-Linien inkrementaler Encoder (optional)
• Isolierung: DC 500 V, >20 MΩ (Klasse F)
• Dielektrische Festigkeit: 800 VAC / 1 s / 5 mA
• Betriebsumgebung: -20 bis 40 °C (Option -40 bis 40 °C); Feuchte 20–80% RH (nicht kondensierend); Höhe <1000 m
• Schutzklasse: IP54 (IP65 optional)
