Bürstenloser Motor CW57BLMA94-167L240-00
DCdreiphasig24 V

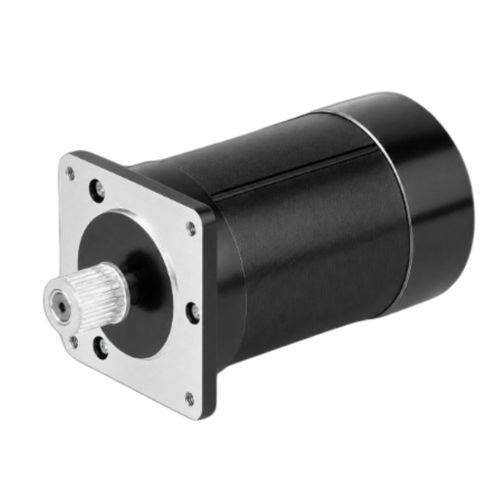

Bürstenloser Motor - CW57BLMA94-167L240-00 - NEOTON MOTOR - DC / dreiphasig / 24 V
Bürstenloser Motor - CW57BLMA94-167L240-00 - NEOTON MOTOR - DC / dreiphasig / 24 V
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von NEOTON MOTOR

Eigenschaften

Typ
DC, dreiphasig, bürstenlos
Spannung
24 V
Konfiguration
NEMA 23
Anzahl der Pole
4-polig
Leistung

0,17 kW
(0,23 hp)

Intensität

9,5 A

Drehmoment

0,4 Nm, 0,8 Nm
(0,295025 ft.lb, 0,59005 ft.lb)

Rotationsgeschwindigkeit

4.000 rpm, 4.500 rpm
(25.132,7412 rad.min-1, 28.274,3339 rad.min-1)

Durchmesser

57 mm
(2,24 in)

Beschreibung

Produktübersicht
Der CW57BLMA94-167L240-00 ist ein 57 mm (NEMA 23) 3‑Phasen bürstenloser Gleichstrommotor, ausgelegt für Industrieautomation, Robotik und präzise Antriebsanwendungen. Nennwerte: 167 W Nennleistung, 24 ±10% VDC Nennspannung, 4000 U/min Nenn‑Drehzahl.

Hauptmerkmale
  • 167 W Nennleistung
  • Versorgungsspannung: 24 ±10% VDC
  • Nennmoment: 0,4 N·m bei 4000 U/min
  • Gehäusegröße: 57 mm (NEMA 23)
  • 3‑Phasen BLDC‑Design für ruhigen, steuerbaren Lauf

Zusammenfassende Werte
Nennleistung: 167 W
Nennspannung: 24 ±10% VDC
Nenn‑Drehzahl: 4000 U/min
Nennmoment: 0,4 N·m
Nennstrom: 9,5 A
Gehäusegröße: 57 mm (NEMA 23)

Zusätzliche Produktressourcen
Mechanische Zeichnung und Drehmoment‑/Drehzahlkennlinie sind für die 57 mm BLDC‑Motorserie verfügbar. Die Dateien beziehen sich auf CW57BLMA94-167L240-00 (mechanische Zeichnung und Kennlinie).

Technische Daten
  • Polzahl: 4
  • Phasen: 3
  • Nennspannung: 24 ±10% VDC
  • Nennleistung: 167 W
  • Nenn‑Drehzahl: 4000 U/min
  • Nennmoment: 0,4 N·m
  • Nennstrom: 9,5 A
  • Max. Drehzahl: 4500 U/min
  • Max. Drehmoment: 0,8 N·m
  • Spannungskonstante: 3,4 ±5% V/kRPM
  • Leitungswiderstand: 0,15 ±5% Ω (20°C)
  • Leitungsinduktivität: 0,35 ±10% mH
  • Isolationswiderstand: 100 MΩ @ 500 VDC
  • Isolationsklasse: B (130°C)
  • Gewicht: 1 kg
  • Gehäusegröße: 57 mm (NEMA 23)
  • Teilenummer: CW57BLMA94-167L240-00
