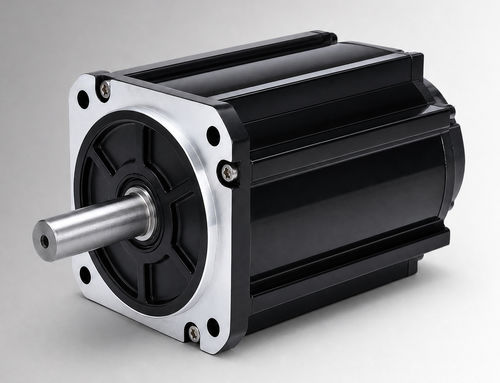

Bürstenloser Motor CW130BLBT-05020-L3-H

DCBLDC48 V

Produktübersicht
Der CW130BLBT-05020-L3-H ist ein 130 mm Rahmen Hochleistungs-BLDC-Motor, Nennleistung 1050 W, 48VDC, Nennmoment 5 N·m bei 2000 U/min. Er ist für OEM- und Systemintegrationsbewertungen in elektro-hydraulischen Pumpenantrieben, mobilen Arbeitsfunktionen und Projekten zum Upgrade von bürstenbehafteten DC-Motoren ausgelegt und eignet sich für kompakte Industrieanlagen und Hilfsantriebe, wenn Spannung, Last, Arbeitszyklus, Montageinterface und Umgebungsbedingungen für das Projekt bestätigt sind.

Wesentliche Merkmale

• Nennleistung 1050 W
• Nennspannung 48VDC
• Nennmoment 5 N·m bei 2000 U/min
• Nennstrom 26±10% Arms

Zusammenfassung der Eigenschaften

• Nennleistung: 1050 W
• Nennspannung: 48VDC
• Nennmoment: 5 N·m
• Nenn-/Drehzahl: 2000 U/min
• Nennstrom: 26±10% Arms
• Rahmengröße: 130 mm

Elektrische & mechanische Spezifikationen
Parameter : Wert
Nennleistung : 1050 W
Nennspannung : 48VDC
Nennmoment : 5 N·m
Nenn-/Drehzahl : 2000 U/min
Nennstrom : 26±10% Arms
Rahmengröße : 130 mm
Drehmomentkonstante : 0.18±10% N·m/A
Rotorträgheit : 12±10% kg·m² × 10⁻⁴
Back EMF : 11.2±10% V/krpm
Leitungsinduktivität : 0.212±10% mH
Leitungswiderstand : 0.052±10% Ω
Gehäuselänge (L) : 119 mm
Gehäuselänge mit Bremse (LB) : 166 mm
Gewicht : 6 kg (ohne Bremse) / 7.8 kg (mit Bremse)
Feedback-Element (Option) : Magnetischer Hall / Hall + 2500-liniger Inkrementalgeber (optional)
Isolationswiderstand : DC500V, >20 MΩ (Klasse F)
Durchschlagsfestigkeit : 800VAC/1s/5mA
Betriebsumgebung : Temperatur -20 bis 40°C (optional -40 bis 40°C); Luftfeuchte 20% bis 80% RH (nicht kondensierend); Höhe < 1000 m (Bei Überschreitung der Temperatur- oder Höhenbereiche reduzieren)
Schutzklasse : IP54 (IP65 optional)
Teilenummer : CW130BLBT-05020-L3-H

Mechanische Zeichnungen & Leistungsdarstellung
Mechanische Zeichnungen sind für die 130 mm Standardstruktur und die 130 mm lüftergekühlte Struktur verfügbar. Ein Drehmoment-Drehzahl-Diagramm wird als Leistungsreferenz bereitgestellt.

Technische Daten

• Modell / Teilenummer: CW130BLBT-05020-L3-H
• Rahmengröße: 130 mm
• Nennleistung: 1050 W
• Nennspannung: 48VDC
• Nennmoment: 5 N·m
• Nenn-/Drehzahl: 2000 U/min
• Nennstrom: 26±10% Arms
• Drehmomentkonstante: 0.18±10% N·m/A
• Rotorträgheit: 12±10% ×10⁻⁴ kg·m²
• Back EMF: 11.2±10% V/krpm
• Leitungsinduktanz: 0.212±10% mH
• Leitungswiderstand: 0.052±10% Ω
• Gehäuselänge (L): 119 mm
• Gehäuselänge mit Bremse (LB): 166 mm
• Gewicht: 6 kg (ohne Bremse) / 7.8 kg (mit Bremse)
• Feedback-Optionen: Magnetischer Hall; Hall + 2500-liniger Inkrementalgeber (optional)
• Isolierung: DC500V, >20 MΩ (Klasse F)
• Durchschlagsfestigkeit: 800VAC/1s/5mA
• Betriebsumgebung: -20 bis 40°C (optional -40 bis 40°C); Luftfeuchte 20–80% RH nicht kondensierend; Höhe < 1000 m
• Schutzklasse: IP54 (IP65 optional)
