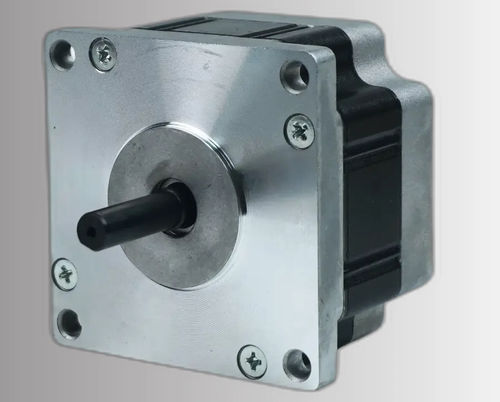

Bürstenloser Motor CW70BL45-90L230-00

DCdreiphasigBLDC

Produktübersicht
Der CW70BL45-90L230-00 ist ein bürstenloser Gleichstrommotor (BLDC) in 3-Phasen-Ausführung mit 70 mm (NEMA 28), ausgelegt für industrielle Automatisierung, Robotik und präzise Bewegungssteuerung. Ausgelegt für 24 VDC ±10% und optimiert für Nennbetrieb bei 3000 U/min.

Wesentliche Merkmale

• Nennleistung: 90 W
• Versorgungsspannung: 24 VDC ±10%
• Nennmoment: 0,28 Nm bei 3000 U/min
• Gehäusegröße: 70 mm (NEMA 28)
• 3-Phasen bürstenloses Design für gleichmäßige, steuerbare Drehung

Hauptwerte

• Nennleistung: 90 W
• Nennspannung: 24 VDC ±10%
• Nenn Drehzahl: 3000 U/min
• Nennmoment: 0,28 Nm
• Nennstrom: 5,3 A
• Gehäusegröße: 70 mm (NEMA 28)

Elektrische Spezifikationen (Tabelle)
Pole — 6
Phasen — 3
Nennspannung — 24 VDC ±10%
Nennleistung — 90 W
Nenn Drehzahl — 3000 U/min
Nennmoment — 0,28 Nm
Nennstrom — 5,3 A
Leitungswiderstand — 0,48 ±10% Ω @ 20°C
Leitungsinduktivität — 0,5 ±20 mH
Isolationswiderstand — 100 MΩ @ 500 VDC
Isolationsklasse — B (130°C)
Steuerverfahren — Drehzahlregelung
Gehäusegröße — 70 mm (NEMA 28)
Teilenummer — CW70BL45-90L230-00

Mechanik & Leistung
Mechanische Zeichnungen und Drehmoment-Drehzahl-Kurven werden für die 70 mm BLDC-Serie bereitgestellt, um Montage, Integration und Leistungsbewertung zu unterstützen. Detailbilder enthalten Maßzeichnung und Drehmoment-Drehzahl-Diagramm zur Auslegung.

Technische Daten / Spezifikationen

• Modell / Teilenummer: CW70BL45-90L230-00
• Gehäuse: 70 mm (NEMA 28)
• Nennleistung: 90 W
• Nennspannung: 24 VDC ±10%
• Nenn Drehzahl: 3000 U/min
• Nennmoment: 0,28 Nm
• Nennstrom: 5,3 A
• Pole: 6
• Phasen: 3
• Leitungswiderstand: 0,48 ±10% Ω @ 20°C
• Leitungsinduktivität: 0,5 ±20 mH
• Isolationswiderstand: 100 MΩ @ 500 VDC
• Isolationsklasse: B (130°C)
• Steuerverfahren: Drehzahlregelung
• Enthält mechanische Zeichnung und Drehmoment-Drehzahl-Kurve für Integration und Auswahl
