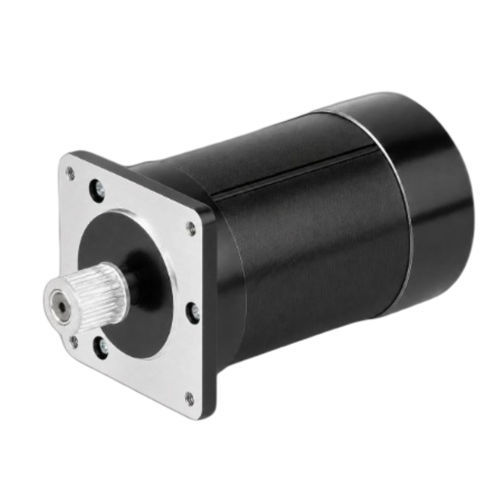

3-Phasen-Motor CW57BLMA94-135L230-01

BLDC24 VNEMA 23

Produktübersicht
Der CW57BLMA94-135L230-01 ist ein 57 mm (NEMA 23) bürstenloser Gleichstrommotor (3‑phasig) für industrielle Automatisierung, Robotik und präzise Bewegungssteuerung. Nennleistung 135 W bei 24 ±10% VDC und Nenn Drehzahl 3000 U/min.

WICHTIGE MERKMALE

• Nennleistung 135 W
• Versorgungsspannung 24 ±10% VDC
• Nennmoment 0,43 N·m bei 3000 U/min
• Gehäusegröße 57 mm (NEMA 23)
• 3‑phasiges bürstenloses Design für gleichmäßigen Betrieb

Zusammenfassung
Nennleistung: 135 W
Nennspannung: 24 ±10% VDC
Nenn-Drehzahl: 3000 U/min
Nennmoment: 0,43 N·m
Nennstrom: 7,5 A
Gehäusegröße: 57 mm (NEMA 23)

Elektrische Spezifikationen
Polpaar — 4
Phasen — 3
Nennspannung — 24 ±10% VDC
Nennleistung — 135 W
Nenn-Drehzahl — 3000 U/min
Nennmoment — 0,43 N·m
Nennstrom — 7,5 A
Max. Drehzahl — 3500 U/min
Max. Moment — 0,86 N·m
Spannungskonstante — 4,1 ±5% V/kRPM
Leitungswiderstand — 0,2 ±5% Ω (20°C)
Leitungsinduktivität — 0,67 ±10% mH
Isolationswiderstand — 100 MΩ (500 VDC)
Isolationsklasse — B 130°C
Gewicht — 1 kg
Gehäusegröße — 57 mm (NEMA 23)
Teilenummer — CW57BLMA94-135L230-01

Zusätzliche Produktdaten
Mechanische Zeichnung und Drehmoment-Drehzahl-Kennlinie sind für den CW57BLMA94-135L230-01 verfügbar, um die Systemintegration und Leistungsbewertung zu unterstützen.

Technische Spezifikationen

• Modell / Teilenummer: CW57BLMA94-135L230-01
• Gehäusegröße: 57 mm (NEMA 23)
• Polpaare: 4
• Phasen: 3
• Nennleistung: 135 W
• Nennspannung: 24 ±10% VDC
• Nenn-Drehzahl: 3000 U/min
• Nennmoment: 0,43 N·m
• Nennstrom: 7,5 A
• Max. Drehzahl: 3500 U/min
• Max. Moment: 0,86 N·m
• Spannungskonstante: 4,1 ±5% V/kRPM
• Leitungswiderstand: 0,2 ±5% Ω (20°C)
• Leitungsinduktivität: 0,67 ±10% mH
• Isolationswiderstand: 100 MΩ (500 VDC)
• Isolationsklasse: B 130°C
• Gewicht: 1 kg
• Design: 3‑phasiger bürstenloser Gleichstrommotor für gleichmäßigen Betrieb
