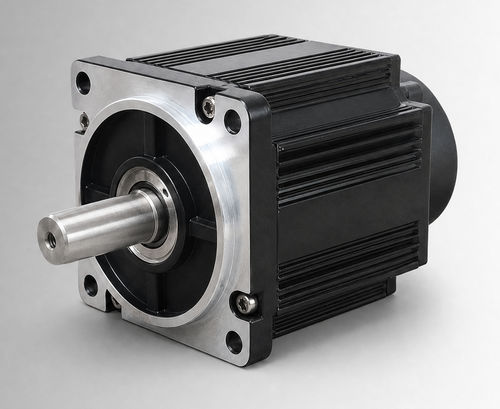

BLDC-Motor CW110BLBT-04030-L6-H96 VIP65IP54
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- BLDC
- Spannung
- 96 V
- Schutzfaktor
- IP54, IP65
- Weitere Eigenschaften
- mit integriertem Encoder
- Leistung
1,25 kW
(1,7 hp)- Intensität
Min: 13,5 A
Max: 16,5 A
- Drehmoment
4 Nm
(2,950249 ft.lb)- Rotationsgeschwindigkeit
3.000 rpm
(18.849,5559 rad.min-1)- Durchmesser
110 mm
(4,33 in)- Betriebstemperatur
Min: -20 °C
(-4 °F)Max: 40 °C
(104 °F)
Beschreibung
Produktübersicht
CW110BLBT-04030-L6-H ist ein 110 mm Gehäuse-BLDC-Motor (bürstenloser Gleichstrommotor) mit Nennleistung 1250 W, 96 VDC, 4 N·m bei 3000 U/min. Er ist für OEM- und Systemintegrationsbewertungen in elektrohydraulischen Pumpenantrieben, mobilen Arbeitsfunktionen und Umrüstprojekten von Bürsten-DC-Motoren ausgelegt. Der Motor kann auch für kompakte Industrieanlagen und Nebenantriebe geprüft werden, wenn Spannung, Lastprofil, Betriebszyklus, Montage-Schnittstelle und Umgebungsbedingungen des Projekts bestätigt sind.
Wesentliche Merkmale
Kurzdaten
Nennleistung — 1250 W
Nennspannung — 96 VDC
Nennmoment — 4 N·m
Nenn-drehzahl — 3000 U/min
Nennstrom — 15±10% Arms
Gehäusegröße — 110 mm
Produktdatenblatt
Datenblatt-ID: CW110BLBT-04030-L6-H (Datenblatt zum Download auf der Produktseite verfügbar).
Mechanische Zeichnung
Mechanische Zeichnung für die 110 mm Standardstruktur verfügbar (siehe Produktseite).
Drehmoment-Drehzahl-Kennlinie
Drehmoment-Drehzahl-Diagramm für das Produkt verfügbar (siehe Produktseite).
Technische Daten
CW110BLBT-04030-L6-H ist ein 110 mm Gehäuse-BLDC-Motor (bürstenloser Gleichstrommotor) mit Nennleistung 1250 W, 96 VDC, 4 N·m bei 3000 U/min. Er ist für OEM- und Systemintegrationsbewertungen in elektrohydraulischen Pumpenantrieben, mobilen Arbeitsfunktionen und Umrüstprojekten von Bürsten-DC-Motoren ausgelegt. Der Motor kann auch für kompakte Industrieanlagen und Nebenantriebe geprüft werden, wenn Spannung, Lastprofil, Betriebszyklus, Montage-Schnittstelle und Umgebungsbedingungen des Projekts bestätigt sind.
Wesentliche Merkmale
- Nennleistung: 1250 W
- Nennspannung: 96 VDC
- Nennmoment: 4 N·m bei 3000 U/min
- Nennstrom: 15±10% Arms
Kurzdaten
Nennleistung — 1250 W
Nennspannung — 96 VDC
Nennmoment — 4 N·m
Nenn-drehzahl — 3000 U/min
Nennstrom — 15±10% Arms
Gehäusegröße — 110 mm
Produktdatenblatt
Datenblatt-ID: CW110BLBT-04030-L6-H (Datenblatt zum Download auf der Produktseite verfügbar).
Mechanische Zeichnung
Mechanische Zeichnung für die 110 mm Standardstruktur verfügbar (siehe Produktseite).
Drehmoment-Drehzahl-Kennlinie
Drehmoment-Drehzahl-Diagramm für das Produkt verfügbar (siehe Produktseite).
Technische Daten
- Nennleistung: 1250 W
- Nennspannung: 96 VDC
- Nennmoment: 4 N·m
- Nenn-drehzahl: 3000 U/min
- Nennstrom: 15±10% Arms
- Gehäusegröße: 110 mm
- Drehmomentkonstante: 0.24±10% N·m/A
- Rotorträgheitsmoment: 7.7±10% kg·m² × 10⁻⁴
- Gegen-EMK (Back EMF): 16±10% V/krpm
- Leitungsinduktivität: Nicht angegeben; Toleranz ±10%
- Leitungswiderstand: Nicht angegeben; Toleranz ±10%
- Gehäuselänge (L): 126 mm
- Gehäuselänge mit Bremse (LB): 171 mm
- Gewicht: 4.14/6.25 kg
- Feedback-Element (Option): Magnetsensor Hall / Hall + 2500-Linien Inkrementalgeber (optional)
- Isolationswiderstand: DC500V, >20 MΩ (Klasse F)
- Durchschlagfestigkeit: 800 VAC / 1 s / 5 mA
- Betriebsumgebung: Temperatur -20 bis 40°C (optional -40 bis 40°C); Luftfeuchte 20% bis 80% RH (nicht kondensierend); Höhe unter 1000 m (Derating außerhalb Bereich)
- Schutzart: IP54 (IP65 optional)
- Teilenummer: CW110BLBT-04030-L6-H
