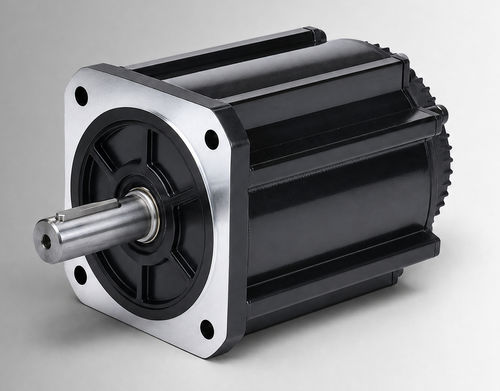

Bürstenloser Motor CW180BLBT-28020-L3-H

DCBLDC48 V

Produktübersicht
Der CW180BLBT-28020-L3-H ist ein 180 mm BLDC‑Motor (bürstenlos) mit 5800 W bei 48VDC und liefert 28 N·m bei 2000 rpm. Er wurde für OEM‑Bewertung und Systemintegration entwickelt und ist vorgesehen für elektrohydraulische Pumpenantriebe, mobile Arbeitsfunktionen und Upgrades von bürstenbehafteten DC‑Antrieben. Ebenfalls geeignet für kompakte Industrieanwendungen und Nebenantriebe bei bestätigten Projektparametern (Spannung, Last, Einschaltdauer, Montageinterface, Umgebung).

Kernpunkte

• Nennleistung: 5800 W
• Nennspannung: 48VDC
• Nennmoment: 28 N·m @ 2000 rpm
• Nennstrom: 137±10% Arms
• Gehäusegröße: 180 mm
• Gehäuselänge: 226 mm (LB mit Bremse: 319 mm)

Elektrische & mechanische Daten
Nennleistung — 5800 W
Nennspannung — 48VDC
Nennmoment — 28 N·m
Nenn­drehzahl — 2000 rpm
Nennstrom — 137±10% Arms
Gehäusegröße — 180 mm
Drehmomentkonstante — 0,20±10% N·m/A
Rotorträgheit — 122±10% kg·m² × 10⁻⁴
Rück-EMK — 12,2±10% V/krpm
Leitungsinduktivität — 0,049±10% mH
Leitungswiderstand — 0,005±10% Ω
Gehäuselänge (L) — 226 mm
Gehäuselänge mit Bremse (LB) — 319 mm
Gewicht — 22,7 kg (Standard) / 34 kg (mit Bremse)
Feedback-Element (optional) — Magnetische Hall / Hall + 2500‑Linien inkrementaler Encoder (optional)
Isolationswiderstand — DC500V, >20 MΩ (Klasse F)
Durchschlagsfestigkeit — 800VAC/1s/5mA
Betriebsumgebung — Temperatur: -20 bis 40°C (optional -40 bis 40°C); Luftfeuchte: 20% bis 80% rF (nicht kondensierend); Höhe unter 1000 m (Leistungsanpassung oberhalb genannter Grenzen)
Schutzart — IP54 (IP65 optional)
Teilenummer — CW180BLBT-28020-L3-H

Mechanische Zeichnungen und Diagramme

• Mechanische Zeichnung — 180 mm Standardaufbau (Bild verfügbar)
• Mechanische Zeichnung — 180 mm mit Lüfteraufbau (Bild verfügbar)
• Drehmoment‑Drehzahl‑Kennlinie — Diagramm verfügbar

Anwendungen & Integrationshinweise

• Für OEM‑Integration in elektrohydraulische Pumpenantriebe und mobile Geräte konzipiert
• Als Ersatz/Upgrade für bürstenbehaftete DC‑Systeme nach Kompatibilitätsprüfung geeignet
• Thermisches Management, Montageinterface und Einschaltdauer bei Systemplanung prüfen

Bestellung & Optionen

• Standardlieferung: CW180BLBT-28020-L3-H
• Optionen: IP65‑Schutz, -40°C Ausführung, Encoder‑Option (Hall + 2500 Linien)
• Klären Sie Anpassungen, Montageadapter und Integrationsunterstützung mit dem Vertrieb
