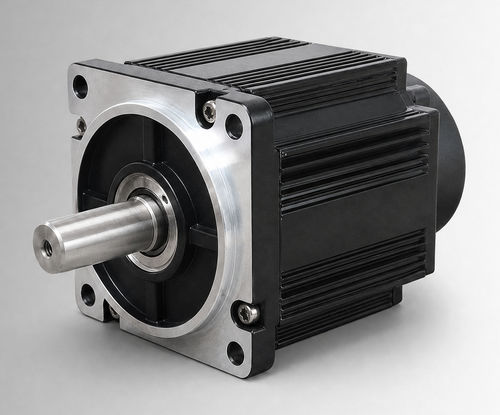

Bürstenloser Motor CW110BLBT-07530-L6-H

DCGleichstromBLDC

Produktübersicht
Der CW110BLBT-07530-L6-H ist ein bürstenloser DC-Motor (BLDC) mit 110 mm Gehäuse, Nennleistung 2350 W, 96 VDC und 7,5 N·m bei 3000 rpm. Entwickelt für OEM- und Systemintegrationsbewertung in elektrohydraulischen Pumpenantrieben, mobilen Arbeitsfunktionen und Umrüstprojekten von bürstenbehafteten DC-Motoren. Geeignet für kompakte Industriemaschinen und Hilfsantriebe, sofern Spannung, Last, Einsatzzyklus, Installationsschnittstelle und Umgebungsbedingungen projektspezifisch bestätigt werden.

Wichtige Merkmale

• Nennleistung: 2350 W
• Nennspannung: 96 VDC
• Nennmoment: 7,5 N·m bei 3000 rpm
• Nennstrom: 28±10% Arms

Schnellübersicht (Kurzdaten)
Nennleistung — 2350 W
Nennspannung — 96 VDC
Nennmoment — 7,5 N·m
Nennspeed — 3000 rpm
Nennstrom — 28±10% Arms
Gehäusegröße — 110 mm

Elektrische & mechanische Spezifikationen (Tabelle)
Nennleistung — 2350 W
Nennspannung — 96 VDC
Nennmoment — 7,5 N·m
Nenndrehzahl — 3000 rpm
Nennstrom — 28±10% Arms
Gehäusegröße — 110 mm
Drehmomentkonstante — 0,27±10% N·m/A
Rotorträgheit — 10,9±10% ×10⁻⁴ kg·m²
Gegen-EMK — 16±10% V/krpm
Leitungsinduktivität — Nicht angegeben; Toleranz ±10%
Leitungswiderstand — Nicht angegeben; Toleranz ±10%
Gehäuselänge (L) — 156 mm
Gehäuselänge mit Bremse (LB) — 193 mm
Gewicht — 6,36 kg (ohne Bremse) / 8,47 kg (mit Bremse)
Feedback-Element (Option) — Magnetischer Hall / Hall + 2500-Linien Inkremental-Encoder (optional)
Isolationswiderstand — DC500V, >20 MΩ (Klasse F)
Durchschlagfestigkeit — 800 VAC / 1 s / 5 mA
Betriebsumgebung — Temperatur: -20 bis 40°C (optional -40 bis 40°C); Luftfeuchte: 20%–80% RH ohne Kondensation; Höhe <1000 m (bei Überschreitung Derating beachten)
Schutzart — IP54 (IP65 optional)
Teilenummer — CW110BLBT-07530-L6-H

Mechanische Zeichnung
Mechanische Zeichnung: 110 mm Standardaufbau (Abbildung auf der Produktseite verfügbar).

Drehmoment-Drehzahl-Kennlinie
Drehmoment-Drehzahl-Kennlinien sind auf der Produktseite zur Unterstützung bei Auswahl und Integration verfügbar.

Technische Spezifikationen

• Modell / Teilenummer: CW110BLBT-07530-L6-H
• Gehäusegröße: 110 mm
• Nennleistung: 2350 W
• Nennspannung: 96 VDC
• Nennmoment: 7,5 N·m
• Nenndrehzahl: 3000 rpm
• Nennstrom: 28±10% Arms
• Drehmomentkonstante: 0,27±10% N·m/A
• Rotorträgheit: 10,9±10% ×10⁻⁴ kg·m²
• Gegen-EMK: 16±10% V/krpm
• Gehäuselänge (L): 156 mm; Mit Bremse (LB): 193 mm
• Gewicht: 6,36 kg (ohne Bremse) / 8,47 kg (mit Bremse)
• Feedback-Optionen: Magnetischer Hall; Hall + 2500-Linien Inkremental-Encoder (optional)
• Isolationswiderstand: DC500V, >20 MΩ (Klasse F)
• Durchschlagfestigkeit: 800 VAC / 1 s / 5 mA
• Betriebsumgebung: -20 bis 40°C (optional -40 bis 40°C); 20%–80% RH ohne Kondensation; Höhe <1000 m
• Schutzart: IP54 (IP65 optional)
