DC-Motor CW57BLMA94-167L240-01
3-PhasenBLDC24 V

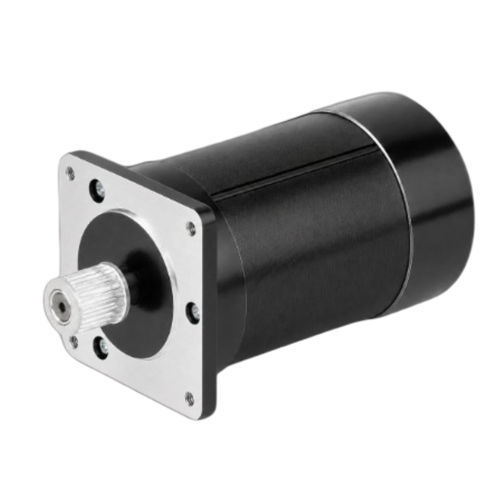

DC-Motor - CW57BLMA94-167L240-01 - NEOTON MOTOR - 3-Phasen / BLDC / 24 V
DC-Motor - CW57BLMA94-167L240-01 - NEOTON MOTOR - 3-Phasen / BLDC / 24 V
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von NEOTON MOTOR

Eigenschaften

Typ
DC, 3-Phasen, BLDC
Spannung
24 V
Konfiguration
NEMA 23
Anzahl der Pole
4-polig
Weitere Eigenschaften
Hochpräzision
Leistung

0,17 kW
(0,23 hp)

Intensität

9,5 A

Drehmoment

Min: 0,4 Nm
(0,295025 ft.lb)

Max: 0,8 Nm
(0,59005 ft.lb)

Rotationsgeschwindigkeit

Min: 4.000 rpm
(25.132,7412 rad.min-1)

Max: 4.500 rpm
(28.274,3339 rad.min-1)

Durchmesser

57 mm
(2,24 in)

Beschreibung

Produktübersicht
Der CW57BLMA94-167L240-01 ist ein 57 mm (NEMA 23) 3‑phasiger bürstenloser DC‑Motor für industrielle Automatisierung, Robotik und präzise Bewegungssteuerung. Nennleistung 167 W, Versorgung 24 ±10% VDC, Nenndrehzahl 4000 U/min, Nenndrehmoment 0,4 N·m.

Wesentliche Merkmale
  • Nennleistung: 167 W
  • Versorgungsspannung: 24 ±10% VDC
  • Nennmoment: 0,4 N·m bei 4000 U/min
  • Gehäusegröße: 57 mm (NEMA 23)
  • 3‑phasige bürstenlose Bauweise für kontrollierte Bewegung

Zusammenfassende Werte
  • Nennleistung: 167 W
  • Nennspannung: 24 ±10% VDC
  • Nenn Drehzahl: 4000 U/min
  • Nennmoment: 0,4 N·m
  • Nennstrom: 9,5 A
  • Gehäusegröße: 57 mm (NEMA 23)

Elektrische Daten
  • Polanzahl: 4
  • Phasen: 3
  • Nennspannung: 24 ±10% VDC
  • Nennleistung: 167 W
  • Nenn Drehzahl: 4000 U/min
  • Nennmoment: 0,4 N·m
  • Nennstrom: 9,5 A
  • Max. Drehzahl: 4500 U/min
  • Max. Drehmoment: 0,8 N·m
  • Spannungskonstante: 3,4 ±5% V/kRPM
  • Leitungswiderstand: 0,15 ±5% Ω (20°C)
  • Leitungslastinduktivität: 0,35 ±10% mH
  • Isolationswiderstand: 100 MΩ @ 500 VDC
  • Isolationsklasse: B (130°C)
  • Gewicht: 1 kg
  • Gehäusegröße: 57 mm (NEMA 23)
  • Teilenummer: CW57BLMA94-167L240-01

Zusätzliche Ressourcen auf der Seite
Mechanische Zeichnung und Drehmoment‑/Drehzahl‑Diagramme sind für die BLDC‑Motorserie 57 mm verfügbar.

Technische Spezifikationen
  • Polanzahl: 4
  • Phasen: 3
  • Nennleistung: 167 W
  • Nennspannung: 24 ±10% VDC
  • Nenn Drehzahl: 4000 U/min
  • Nennmoment: 0,4 N·m
  • Nennstrom: 9,5 A
  • Max. Drehzahl: 4500 U/min
  • Max. Drehmoment: 0,8 N·m
  • Spannungskonstante: 3,4 ±5% V/kRPM
  • Leitungswiderstand: 0,15 ±5% Ω (20°C)
  • Leitungslastinduktivität: 0,35 ±10% mH
  • Isolationswiderstand: 100 MΩ @ 500 VDC
  • Isolationsklasse: B (130°C)
  • Gewicht: 1 kg
  • Gehäusegröße: 57 mm (NEMA 23)
  • Teilenummer: CW57BLMA94-167L240-01
