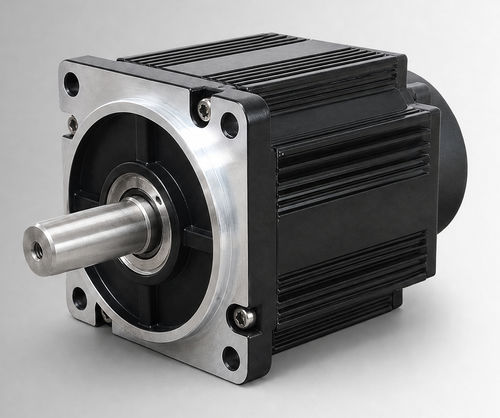

DC-Motor CW110BLBT-07530-L9-H

BLDC144 Vmit Bremse

Produktübersicht

Der CW110BLBT-07530-L9-H ist ein 110 mm Rahmen bürstenloser Gleichstrommotor (BLDC) mit 2350 W Nennleistung bei 144 VDC, 7,5 N·m bei 3000 U/min. Entwickelt für OEM‑Bewertung und Systemintegration, geeignet für elektrohydraulische Pumpenantriebe, mobile Funktionen, kompakte Industrieanwendungen und Nebenantriebe, sofern Spannung, Last, Betriebszyklus, Montageinterface und Umgebungsbedingungen geprüft sind.

Hauptmerkmale

• Nennleistung: 2350 W
• Nennspannung: 144 VDC
• Nennmoment: 7,5 N·m @ 3000 U/min
• Nennstrom: 19±10% Arms

Kurzdaten (Kartenzusammenfassung) Nennleistung: 2350 W
Nennspannung: 144 VDC
Nennmoment: 7,5 N·m
Nenn­drehzahl: 3000 U/min
Nennstrom: 19±10% Arms
Gehäusegröße: 110 mm

Elektrische & mechanische Spezifikationen

• Drehmomentkonstante: 0,39±10% N·m/A
• Rotorspindeträgheit: 10,9±10% ×10⁻⁴ kg·m²
• Back‑EMF: 24±10% V/krpm
• Gehäuselänge (L): 156 mm; mit Bremse (LB): 193 mm
• Gewicht: 6,36 kg (ohne Bremse) / 8,47 kg (mit Bremse)

Anwendungen & Integration Typische Einsatzbereiche sind elektrohydraulische Pumpenantriebe, Aktoren für mobile Maschinen und Nachrüstungen von Bürsten‑Gleichstrommotoren. Prüfen Sie elektrische Kompatibilität, Betriebszyklus, Montageinterface und Umgebungsgrenzen (Temperatur, Feuchte, Höhe) bei der Systemauslegung.

Optionen & Zulassung

• Feedback: magnetische Hall‑Sensoren oder Hall + 2500‑Linien Inkrementalencoder (optional)
• Schutzart: IP54 Standard (IP65 optional)
• Isolierung: Klasse F; Isolationswiderstand DC500V >20 MΩ; Durchschlagfestigkeit 800 VAC/1s/5 mA
• Betriebsumgebung: -20 bis 40°C (optional -40 bis 40°C), Feuchte 20–80% RH (nicht kondensierend), Höhe <1000 m (Leistungsanpassung außerhalb Bereich)
• Teilenummer: CW110BLBT-07530-L9-H
