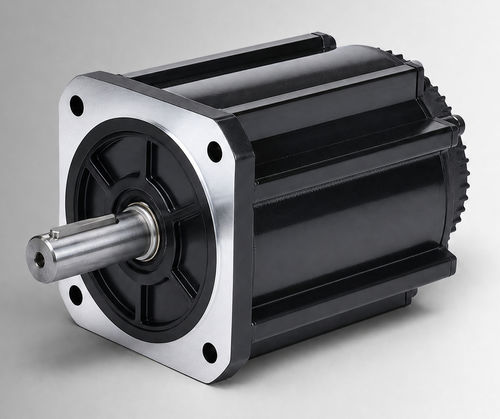

Bürstenloser Motor CW180BLBT-19020-L6-H

DCBLDC96 V

Produktübersicht
Der CW180BLBT-19020-L6-H ist ein bürstenloser DC-Motor mit 180 mm Gehäuse, Nennleistung 4000 W, 96 VDC, 19 N·m bei 2000 U/min. Er ist für OEM- und Systemintegrationsbewertungen in elektrohydraulischen Pumpenantrieben, mobilen Arbeitsfunktionen und Nachrüstprojekten von bürstenbehafteten DC-Antrieben vorgesehen und kann für kompakte Industrieanlagen und Hilfsantriebe in Betracht gezogen werden, wenn Spannung, Last, Betriebszyklus, Installationsschnittstelle und Umgebungsbedingungen projektseitig bestätigt sind.

Hauptmerkmale

• Nennleistung: 4000 W
• Nennspannung: 96 VDC
• Nennmoment: 19 N·m bei 2000 U/min
• Nennstrom: 50±10% Arms

Schnellübersicht

• Gehäusegröße: 180 mm
• Nenn- Drehzahl: 2000 U/min
• Drehmomentkonstante: 0.38±10% N·m/A
• Rotormoment der Trägheit: 90±10% kg·m² × 10⁻⁴
• Gegen-EMK: 23±10% V/krpm
• Schutzart: IP54 (IP65 optional)

Elektrische & mechanische Spezifikationen (Tabelle)
Parameter — Wert
Nennleistung — 4000 W
Nennspannung — 96 VDC
Nennmoment — 19 N·m
Nenn-Drehzahl — 2000 U/min
Nennstrom — 50±10% Arms
Gehäusegröße — 180 mm
Drehmomentkonstante — 0.38±10% N·m/A
Rotorträgheitsmoment — 90±10% kg·m² × 10⁻⁴
Gegen-EMK — 23±10% V/krpm
Leitungsinduktivität — Nicht angegeben; Toleranz ±10%
Leitungswiderstand — Nicht angegeben; Toleranz ±10%
Gehäuselänge (L) — 226 mm
Gehäuselänge mit Bremse (LB) — 319 mm
Gewicht — 22.7 kg (ohne Bremse) / 34 kg (mit Bremse)
Rückmeldungselement (Option) — Magnetischer Hall / Hall + 2500-Linien Inkrementalgeber (optional)
Isolationswiderstand — DC500V, >20 MΩ (Klasse F)
Durchschlagfestigkeit — 800 VAC / 1 s / 5 mA
Betriebsumgebung — Temperatur: -20 bis 40°C (−40 bis 40°C optional); Luftfeuchte: 20%–80% RH (nicht kondensierend); Höhe unter 1000 m (Leistungsanpassung bei Überschreitung von Temperatur/ Höhe)
Schutzart — IP54 (IP65 optional)
Teilenummer — CW180BLBT-19020-L6-H

Mechanische & Leistungs-Grafiken
Mechanische Zeichnungen und Drehmoment-Drehzahl-Kurven für die Standard-180-mm- und lüftergekühlten Ausführungen stehen für die Leistungsbewertung zur Verfügung.

Technische Spezifikationen

• Modell / Teilenummer: CW180BLBT-19020-L6-H
• Gehäusegröße: 180 mm
• Nennleistung: 4000 W
• Nennspannung: 96 VDC
• Nennmoment: 19 N·m
• Nenn-Drehzahl: 2000 U/min
• Nennstrom: 50±10% Arms
• Drehmomentkonstante: 0.38±10% N·m/A
• Rotorträgheitsmoment: 90±10% kg·m² × 10⁻⁴
• Gegen-EMK: 23±10% V/krpm
• Leitungsinduktanz / -widerstand: nicht angegeben (Toleranz ±10%)
• Gehäuselänge (L): 226 mm; mit Bremse (LB): 319 mm
• Gewicht: 22.7 kg (ohne Bremse) / 34 kg (mit Bremse)
• Feedback-Optionen: Magnetischer Hall; Hall + 2500-Linien Inkrementalgeber (optional)
• Isolationswiderstand: DC500V, >20 MΩ (Klasse F)
• Durchschlagfestigkeit: 800 VAC / 1 s / 5 mA
• Betriebsumgebung: -20 bis 40°C (−40 bis 40°C optional); Luftfeuchte 20%–80% RH nicht kondensierend; Höhe < 1000 m (Leistungsanpassung bei Überschreitung)
• Schutzart: IP54 (IP65 optional)
