BLDC-Getriebemotor CW57BLMA94-157L430-00

Planetenkonzentrisch100 W...500 W

Produktübersicht

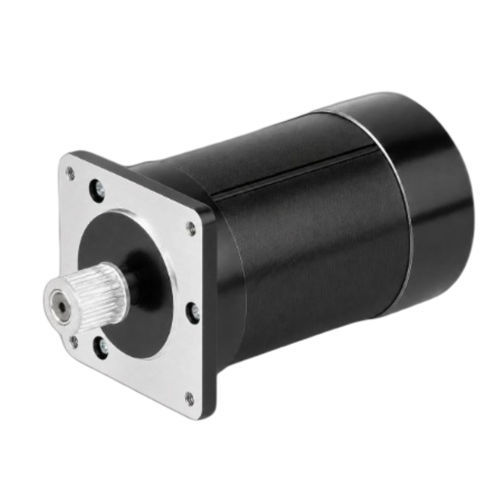

Der CW57BLMA94-157L430-00 ist ein 57 mm (NEMA 23) bürstenloser Gleichstrommotor (3-Phasen) mit 157 W bei 48 ±10% VDC und einer Nenndrehzahl von 750 U/min. Entwickelt für industrielle Automatisierung, Robotik und präzise Bewegungssteuerungen, bietet er kompakte Abmessungen und hohe Drehmomentdichte.

Wesentliche Merkmale

• Nennleistung: 157 W
• Versorgungsspannung: 48 ±10% VDC
• Nennmoment: 2 N·m bei 750 U/min (Max. 3 N·m)
• Gehäusegröße 57 mm (NEMA 23), 4 Pole, 3 Phasen
• Bürstenloses Design für geringen Wartungsaufwand und ruhigen Lauf

Schnellübersicht

• Nennleistung: 157 W
• Nennspannung: 48 ±10% VDC
• Nennspeed: 750 U/min
• Nennmoment: 2 N·m
• Nennstrom: 4,5 A
• Gehäusegröße: 57 mm (NEMA 23)

Elektrische Spezifikationen
Polzahl: 4
Phasen: 3
Nennspannung: 48 ±10% VDC
Nennleistung: 157 W
Nennspeed: 750 U/min
Nennmoment: 2 N·m
Nennstrom: 4,5 A
Max. Drehzahl: 750 U/min
Max. Moment: 3 N·m
Spannungskonstante: 9,5 ±5% V/kRPM
Leitungswiderstand: 1,01 ±5% Ω (20°C)
Leitungsinduktivität: 2,7 ±10% mH
Isolationswiderstand: 100 MΩ (500 VDC)
Isolationsklasse: B (130°C)
Gewicht: 1,8 kg
Untersetzungsverhältnis: 1:4
Gehäusegröße: 57 mm (NEMA 23)
Teilenummer: CW57BLMA94-157L430-00

Zusätzliche Medien
Mechanische Zeichnung und Drehmoment-Drehzahl-Kennlinie werden für Montage-, Maß- und Leistungsreferenzen bereitgestellt.

Technische Daten

• Modell / Teilenummer: CW57BLMA94-157L430-00
• Gehäusegröße: 57 mm (NEMA 23)
• Nennleistung: 157 W
• Nennspannung: 48 ±10% VDC
• Nennspeed: 750 U/min
• Nennmoment: 2 N·m
• Max. Moment: 3 N·m
• Nennstrom: 4,5 A
• Polzahl: 4
• Phasen: 3
• Spannungskonstante: 9,5 ±5% V/kRPM
• Leitungswiderstand: 1,01 ±5% Ω (20°C)
• Leitungsinduktivität: 2,7 ±10% mH
• Isolationswiderstand: 100 MΩ (500 VDC)
• Isolationsklasse: B (130°C)
• Gewicht: 1,8 kg
• Untersetzungsverhältnis: 1:4
