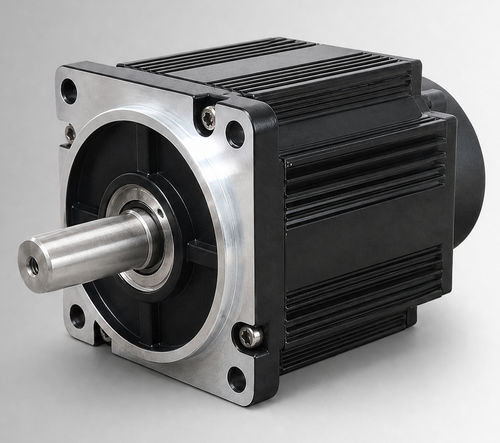

Bürstenloser Motor CW110BLBT-04030-L5-H

DCBLDC72 V

Produktübersicht
Der CW110BLBT-04030-L5-H ist ein 110 mm Rahmen bürstenloser Gleichstrommotor (BLDC) mit Nennleistung 1250 W, 72VDC, 4 N·m bei 3000 rpm. Entwickelt für OEM- und Systemintegrationsbewertungen in elektro-hydraulischen Pumpenantrieben, mobilen Arbeitsfunktionen und als Upgrade gegenüber gebürsteten DC-Motoren. Geeignet für kompakte Industrieanlagen und Zusatzantriebe, wenn Spannung, Last, Betriebszyklus, Einbau­schnittstelle und Umgebungsbedingungen projektspezifisch bestätigt sind.

Wichtige Merkmale

• Nennleistung: 1250 W
• Nennspannung: 72VDC
• Nennmoment: 4 N·m bei 3000 rpm
• Nennstrom: 21±10% Arms

Schnellübersicht Spezifikationen

• Nennleistung: 1250 W
• Nennspannung: 72VDC
• Nennmoment: 4 N·m
• Nenn Drehzahl: 3000 rpm
• Nennstrom: 21±10% Arms
• Rahmengröße: 110 mm

Elektrische & mechanische Spezifikationen
Nennleistung: 1250 W
Nennspannung: 72VDC
Nennmoment: 4 N·m
Nenn Drehzahl: 3000 rpm
Nennstrom: 21±10% Arms
Rahmengröße: 110 mm
Drehmomentkonstante: 0.19±10% N·m/A
Rotorträgheit: 7.7±10% kg·m² × 10⁻⁴
Gegen-EMK: 11.7±10% V/krpm
Leitungsinduktivität: 0.16±10% mH
Leitungswiderstand: 0.024±10% Ω
Gehäuselänge (L): 126 mm
Gehäuselänge mit Bremse (LB): 171 mm
Gewicht: 4.14 kg (Standard) / 6.25 kg (mit Bremse)
Feedback-Element (optional): Magnetischer Hall / Hall + 2500‑Linien inkrementaler Encoder
Isolationswiderstand: DC 500 V, >20 MΩ (Klasse F)
Dielektrische Festigkeit: 800 VAC / 1 s / 5 mA
Betriebsumgebung: Temp. -20 bis 40°C (Option -40 bis 40°C); Luftfeuchte 20% bis 80% RF (ohne Kondensation); Höhe <1000 m (Leistungsreduzierung oberhalb)
Schutzart: IP54 (IP65 optional)
Teilenummer: CW110BLBT-04030-L5-H

Mechanische Zeichnung und Drehmoment‑Drehzahl‑Kennlinie
Mechanische Zeichnungen und Drehmoment‑Drehzahl‑Kennlinien werden als Maß- und Leistungsreferenz bereitgestellt.

Technische Daten

• Modell / Teilenummer: CW110BLBT-04030-L5-H
• Rahmengröße: 110 mm
• Nennleistung: 1250 W
• Nennspannung: 72VDC
• Nennmoment: 4 N·m
• Nenn Drehzahl: 3000 rpm
• Nennstrom: 21±10% Arms
• Drehmomentkonstante: 0.19±10% N·m/A
• Rotorträgheit: 7.7±10% kg·m² × 10⁻⁴
• Gegen-EMK: 11.7±10% V/krpm
• Leitungsinduktanz: 0.16±10% mH
• Leitungswiderstand: 0.024±10% Ω
• Gehäuselänge: 126 mm (171 mm mit Bremse)
• Gewicht: 4.14 kg / 6.25 kg
• Schutz: IP54 (IP65 optional)
• Betriebstemp.: -20 bis 40°C (Option -40 bis 40°C)
• Feedback‑Optionen: Magnetischer Hall; Hall + 2500‑Linien inkrementaler Encoder (optional)
