DC-Motor CW57BLMA54-100L2100-04

3-PhasenbürstenlosBLDC

Produktübersicht

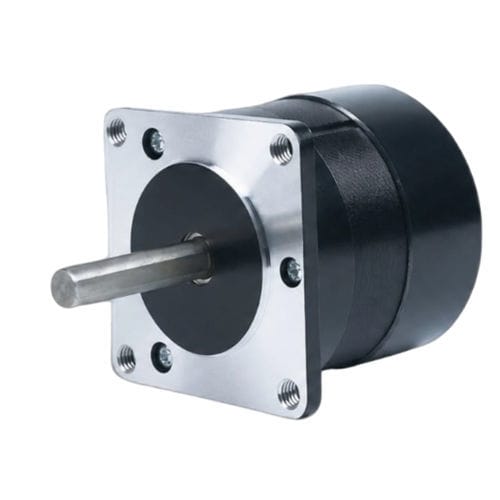

Der CW57BLMA54-100L2100-04 ist ein 57 mm (NEMA 23) 3‑Phasen bürstenloser DC‑Motor mit einer Nennleistung von 100 W, einer Versorgungsspannung von 24 ±10% V DC und einer Nenndrehzahl von 10000 U/min. Entwickelt für industrielle Automatisierung, Robotik und präzise Bewegungssteuerung bei begrenztem Bauraum.

Wesentliche Merkmale

• 100 W Nennleistung
• 24 ±10% V DC Versorgungsspannung
• 0,096 N·m Nennmoment bei 10000 U/min
• Gehäusegröße: 57 mm (NEMA 23)
• 3‑Phasen bürstenloses Design für gleichmäßige, steuerbare Bewegung

Kurzdaten
Nennleistung: 100 W
Nennspannung: 24 ±10% V DC
Nenn­drehzahl: 10000 U/min
Nennmoment: 0,096 N·m
Nennstrom: 10 A
Gehäusegröße: 57 mm (NEMA 23)

Elektrische Daten

• Polzahl: 4
• Phasen: 3
• Nennspannung: 24 ±10% V DC
• Nennleistung: 100 W
• Nenn­drehzahl: 10000 U/min
• Nennmoment: 0,096 N·m
• Nennstrom: 10 A
• Max. Drehzahl: 15000 U/min
• Max. Moment: 0,19 N·m
• Spannungskonstante: 1,5 ±5% Vrms/KRPM
• Leitungswiderstand: 0,19 ±5% Ω (20℃)
• Leitungsinduktivität: 0,22 ±10% mH
• Isolationswiderstand: 100 MΩ @ 500 VDC
• Isolationsklasse: B (130℃)
• Gewicht: 0,8 kg

Mechanik & Leistung
Für die 57 mm BLDC‑Baureihe sind eine mechanische Zeichnung und eine Drehmoment‑/Drehzahlkennlinie verfügbar; modell‑spezifische Abmessungen und Leistungsdaten für CW57BLMA54-100L2100-04 unterstützen Integration und Systemauslegung.

Merkmale / Technische Daten

• Modell / Teilenummer: CW57BLMA54-100L2100-04
• Serie: 57BLMA Series
• Gehäusegröße: 57 mm (NEMA 23)
• Nennleistung: 100 W
• Nennspannung: 24 ±10% V DC
• Nenn­drehzahl: 10000 U/min (Nenn)
• Max. Drehzahl: 15000 U/min
• Nennmoment: 0,096 N·m
• Max. Moment: 0,19 N·m
• Nennstrom: 10 A
• Phasen: 3 (3‑Phasen bürstenlos)
• Polzahl: 4
• Spannungskonstante: 1,5 ±5% Vrms/KRPM
• Leitungswiderstand: 0,19 ±5% Ω (20℃)
• Leitungsinduktivität: 0,22 ±10% mH
• Isolationswiderstand: 100 MΩ @ 500 VDC
• Isolationsklasse: B (130℃)
• Gewicht: 0,8 kg
