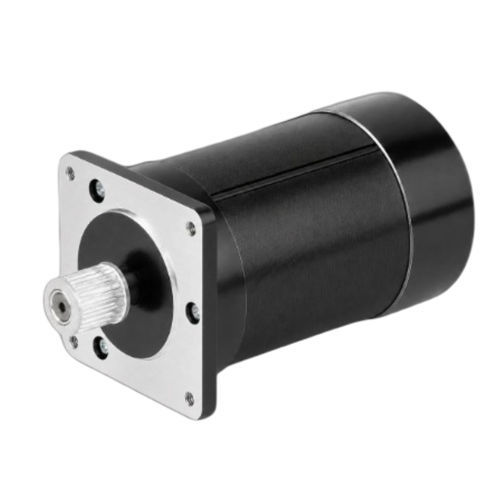

Bürstenloser Motor CW57BLMA94-135L230-00

DC3-Phasen24 V

Produktübersicht
Der CW57BLMA94-135L230-00 ist ein 57 mm (NEMA 23) 3-Phasen bürstenloser Gleichstrommotor (BLDC) mit einer Nennleistung von 135 W. Entwickelt für industrielle Automatisierung, Robotik und präzise Bewegungssteuerung, wird er von einer 24 ±10% VDC Versorgung betrieben und ist für 3000 RPM Dauerbetrieb optimiert. Der Motor verfügt über ein 4-poliges Design und ein kompaktes 57 mm Gehäuse für den Einbau in beengten Platzverhältnissen.

Wesentliche Merkmale

• 135 W Nennleistung
• Versorgungsspannung: 24 ±10% VDC
• Nennmoment: 0,43 Nm bei 3000 RPM
• Gehäusegröße: 57 mm (NEMA 23)
• 3-Phasen bürstenloses Design

Schnellspezifikationen

• Nennleistung: 135 W
• Nennspannung: 24 ±10% VDC
• Nenn Drehzahl: 3000 RPM
• Nennmoment: 0,43 Nm
• Nennstrom: 7,5 A
• Gehäusegröße: 57 mm (NEMA 23)

Elektrische Spezifikationen
Polzahl: 4
Phasen: 3
Nennspannung: 24 ±10% VDC
Nennleistung: 135 W
Nenn Drehzahl: 3000 RPM
Nennmoment: 0,43 Nm
Nennstrom: 7,5 A
Max. Drehzahl: 3500 RPM
Max. Moment: 0,86 Nm
Spannungskonstante: 4,1 ±5% V/kRPM
Zuleitungswiderstand: 0,236 ±5% Ω (20°C)
Zuleitungsinduktivität: 0,67 ±10% mH
Isolationswiderstand: 100 MΩ @ 500 VDC
Isolationsklasse: B (130°C)
Gewicht: 1 kg
Gehäusegröße: 57 mm (NEMA 23)
Teilenummer: CW57BLMA94-135L230-00

Mechanik & Leistung
Mechanische Zeichnung und Drehmoment-Drehzahl-Kurve für die 57 mm BLDC-Serie sind verfügbar, um Montage, Maßprüfungen und Leistungsbewertungen zu unterstützen.

Technische Daten

• Modell / Teilenummer: CW57BLMA94-135L230-00
• Serie: 57BLMA Series
• Gehäusegröße: 57 mm (NEMA 23)
• Nennleistung: 135 W
• Nennspannung: 24 ±10% VDC
• Nenn Drehzahl: 3000 RPM
• Nennmoment: 0,43 Nm
• Nennstrom: 7,5 A
• Max. Drehzahl: 3500 RPM
• Max. Moment: 0,86 Nm
• Spannungskonstante: 4,1 ±5% V/kRPM
• Zuleitungswiderstand: 0,236 ±5% Ω (20°C)
• Zuleitungsinduktivität: 0,67 ±10% mH
• Isolationswiderstand: 100 MΩ @ 500 VDC
• Isolationsklasse: B (130°C)
• Polzahl: 4
• Phasen: 3
• Gewicht: 1 kg
