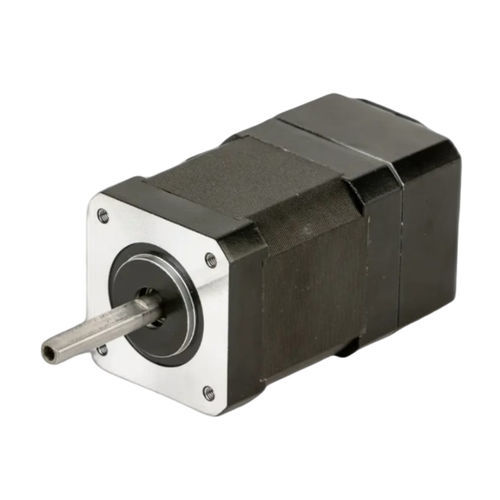

Motor mit elektronischer Stromwandlung CW42BLB70-78L240-00

DCdreiphasigBLDC

Produktübersicht
Der CW42BLB70-78L240-00 ist ein 42 mm (NEMA 17) dreiphasiger bürstenloser DC-Motor, entwickelt für Industrieautomation, Robotik und präzise Bewegungssteuerungsanwendungen. Nennleistung 78 W, 24 VDC ±10%, Nenndrehzahl 4000 U/min und Nenndrehmoment 0,188 Nm bei 4000 U/min; kompakte Lösung für Mittelleistungs-Positionier- und Antriebsaufgaben.

Wichtige Merkmale

• 78 W Nennleistung
• Versorgungsspannung 24 VDC ±10%
• 0,188 Nm Nenndrehmoment bei 4000 U/min
• Gehäusegröße 42 mm (NEMA 17)
• Dreiphasiges bürstenloses Design für gleichmäßigen Betrieb

Schnellübersicht
Nennleistung — 78 W
Nennspannung — 24 VDC ±10%
Nenndrehzahl — 4000 U/min
Nenndrehmoment — 0,188 Nm
Nennstrom — 4,3 A
Gehäusegröße — 42 mm (NEMA 17)

Elektrische Daten
Pole — 8 Pole
Phasen — 3
Nennspannung — 24 VDC ±10%
Nennleistung — 78 W
Nenndrehzahl — 4000 U/min
Nenndrehmoment — 0,188 Nm
Nennstrom — 4,3 A
Max. Drehzahl — 4800 U/min
Max. Drehmoment — 0,56 Nm
Spannungskonstante — 3,5 Vrms/kRPM
Leitungswiderstand — 0,46 ±5% Ω (20°C)
Leitungsinduktivität — 0,26 ±10% mH
Isolationswiderstand — 100MΩ @ 500V
Isolationsklasse — B 130°C
Betriebstemperatur — -20 ~ +50 °C
Steuermethode — Steuerspannung 5~24 VDC
Gehäusegröße — 42 mm (NEMA 17)
Teilenummer — CW42BLB70-78L240-00

Mechanische Zeichnungen und Drehmoment-Drehzahl-Kennlinie
Mechanische Zeichnung und Drehmoment-Drehzahl-Kennlinie werden für dieses Teil bereitgestellt, um Integration und Auswahl zu unterstützen.

Technische Daten

• Teilenummer: CW42BLB70-78L240-00
• Modell / Bezeichnung: 42 mm (NEMA 17) bürstenloser DC-Motor
• Nennleistung: 78 W
• Nennspannung: 24 VDC ±10%
• Nenndrehzahl: 4000 U/min
• Nenndrehmoment: 0,188 Nm
• Nennstrom: 4,3 A
• Max. Drehzahl: 4800 U/min
• Max. Drehmoment: 0,56 Nm
• Spannungskonstante: 3,5 Vrms/kRPM
• Leitungswiderstand: 0,46 ±5% Ω (20°C)
• Leitungsinduktivität: 0,26 ±10% mH
• Isolationswiderstand: 100MΩ @ 500V
• Isolationsklasse: B 130°C
• Betriebstemperatur: -20 ~ +50 °C
• Steuermethode: Steuerspannung 5~24 VDC
• Pole: 8
• Phasen: 3
• Gehäusegröße: 42 mm (NEMA 17)
